1550nm 模擬強度調制器(iXblue 原Photline)
- 產品名稱： 1550nm 模擬強度調制器(iXblue)
- 合作廠商： 法國iXblue公司

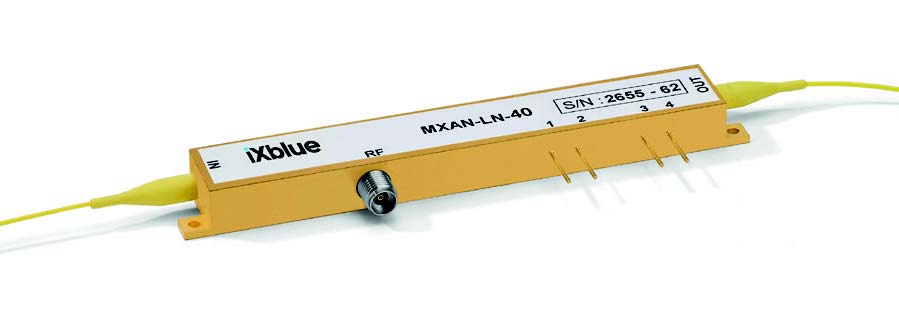

- 產品型號： MXAN-LN
詳細信息
產品名稱：1550nm模擬強度調制器 | |
| |
產品簡介： | |
| |
MXAN-LN系列高帶寬強度調制器專門設計用于光纖中模擬信號的高速傳輸。 MXAN-LN良好的性能適用于大多數軍用及民用中的模擬傳輸線路：X-cut設計無與倫比的穩定性，低插入損耗優化線路增益，高線性保證了信號的質量。該系列調制器非常適用于微波鏈路及遙感衛星系統。
| |
主要特點： | 主要應用： |
|
|
·高線性度 ·高電光帶寬10,20,30 GHz ·高穩定性 ·C + L波段
| ·ROF ·遙感天線 ·微波雷達鏈接 ·太空防御系統
|
主要參數： | |
| |
參數 | 單位 | 型號 | ||
MXAN-LN-10 | MXAN-LN-20 | MXAN-LN-40 | ||
電學特性 | ||||
電光帶寬 @-3dB | GHz | 12 | 20 | 33 |
電回損S11 | dB | -12 | ||
Vpi RF @50kHz | V | 5.5 | 5.5 | 5.5 |
Vpi DC | V | 6.5 | 6.5 | 6.5 |
RF輸入阻抗 | ? | 50 | ||
最大射頻輸入功率 | dBm | 28 | ||
光學特性 | ||||
工作波長 | nm | 1530 ~ 1580 | ||
插入損耗 | dB | 4 | 4 | 4 |
DC消光比 | dB | 20 min, 22 typ | ||
光回損 | dB | -40 min, -45 typ | ||
最大光輸入功率 | dBm | 20 | ||
選項 | - | 800nm, 1060nm, 1300nm | ||
