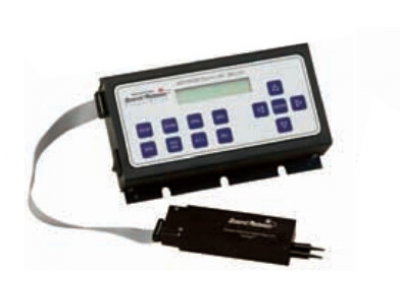

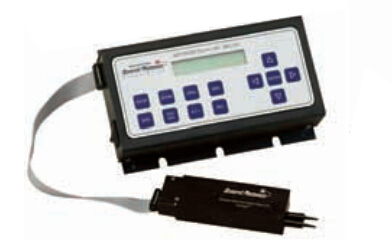

產品名稱：電動可調光延遲線產品簡介：MDL-002是為OEM用戶準備的一種微型光延遲線。它由精密的DC馬達和編碼器組成，此設備可提供高達560ps的連續光延遲；其解碼分辨率小于0.3μm(1fs)；回插小于8fs。MDL-002的尺寸僅為0.7'x1.46'，這個設備可以方便地集成到測試儀器、醫療和通訊設備上，用于精確控制光學距離或時間調整。延遲線一般配合單?；騊M光纖的尾纖
|
產品名稱：電動可調光延遲線 |
|
|
|
|
|
產品簡介： |
|
|
|
|
|
MDL-002是為OEM用戶準備的一種微型光延遲線。它由精密的DC馬達和編碼器組成，此設備可提供高達560ps的連續光延遲；其解碼分辨率小于0.3μm (1fs)；回插小于8fs 。MDL-002的尺寸僅為0.7'x1.46'，這個設備可以方便地集成到測試儀器、醫療和通訊設備上，用于精確控制光學距離或時間調整。延遲線一般配合單?；?/span>PM 光纖的尾纖同時使用。
|
|
|
主要特點： |
主要應用： |
|
|
|
|
·緊湊設計
·高延遲分辨率
·低回損
·低插入損耗
·高穩定性
|
·光學相干層析X射線照相法
·傅里葉光譜分析
·光干涉測量
·延遲發生和測量
·光時分復用
·光纖傳感器
|
|
主要參數： |
|
|
參數 |
單位 |
指標 |
|
|
工作波長 |
單模模塊 |
nm |
1260 ~ 1650 |
|
保偏模塊 |
1310/1550 ± 50 |
||
|
光延遲范圍 |
ps |
0 ~ 330 (330 ps 模塊) |
|
|
0 ~ 600 (600 ps 模塊) |
|||
|
光延遲分辨率 |
μm |
0.3 (1 fs) |
|
|
光延遲精度 |
μm |
± 3 (± 0.01 ps) |
|
|
光延遲重復性 |
μm |
± 3 (± 0.01 ps) |
|
|
插入損耗 |
dB |
1.0 |
|
|
插損變化范圍 |
dB |
± 0.3 (330 ps 模塊) |
|
|
± 0.5 (600 ps 模塊) |
|||
|
回損 |
dB |
50 |
|
|
消光比 |
dB |
> 18 (PM模塊) |
|
|
最大輸入光功率 |
mW |
300 |
|
|
光纖類型 |
- |
單模 / 保偏 |
|
|
控制模式 |
- |
面板鍵盤 / RS-232 |
|
|
工作溫度 |
0C |
0 ~ 40 |
|
|
尺寸 (H x W x L, 集成) |
inch |
1.6 x 4 x 7 (330 ps 模塊)
1.6 x 4.4 x 9 (600 ps 模塊) |
|
