海洋光學最新推出的USB4000光譜儀是目前世界上最受歡迎的光譜儀！它內置了先進的探測器和強大的高速電路系統。USB4000光譜儀的特點在于具有16位A/D轉換，4種觸發模式，根據溫度變化的暗噪聲校正和22針的連接口（包括8個用戶可編程GPIO端口）。USB4000光譜儀可兼容Linux， Mac或Windows等多種操作系統。模塊化的USB4000光譜儀可以響應從200到1100nm的光譜范圍，通過配合海洋光學生產的各種光學平臺組件、光源和采樣光纖，可以為上千種吸收、反射和發射測量應用搭建各具特色的系統。

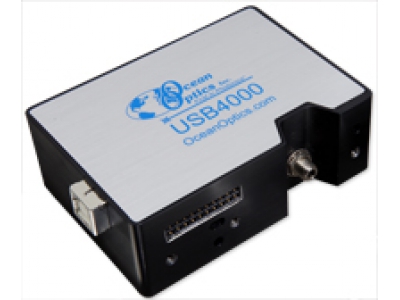

產品名稱：USB4000 微型光纖光譜儀
海洋光學已經銷售了100,000臺以上的光譜儀，它們被應用于不同的領域。憑借豐富的應用經驗，海洋光學不斷地推出更靈活，通用和性價比更高的微型光纖光譜儀。
USB4000光譜儀是下一代光譜儀中的旗艦產品，它使用了東芝公司的具有3648像素的線陣CCD探測器以獲取更高的信噪比，并使用了增強的電子裝置來更好地控制光譜儀及其組件。
世界上最受歡迎的光譜儀
海洋光學最新推出的USB4000光譜儀是目前世界上最受歡迎的光譜儀！它內置了先進的探測器和強大的高速電路系統。USB4000光譜儀的特點在于具有16位A/D轉換，4種觸發模式，根據溫度變化的暗噪聲校正和22針的連接口（包括8個用戶可編程GPIO端口）。USB4000光譜儀可兼容Linux， Mac或Windows等多種操作系統。模塊化的USB4000光譜儀可以響應從200到1100nm的光譜范圍，通過配合海洋光學生產的各種光學平臺組件、光源和采樣光纖，可以為上千種吸收、反射和發射測量應用搭建各具特色的系統。
先進的電子系統
USB4000光譜儀具有強大的電子系統：帶有自動清零功能的16位A/D轉換器（增強的電子暗電流校正）；采用EEPROM存儲校正系數，方便操作；8個可編程GPIO接口用來控制外圍設備；以及一個電子快門，可使積分時間最短達到3.8毫秒--有效地避免探測器飽和。而且USB4000的信噪比可以達到300：1，光學分辨率(FWHM)為0.03-8.4nm（依賴于選用的光柵和入射狹縫）。
最新的操作軟件和熱交換技術
USB4000光譜儀可通過USB2.0接口與電腦連接。每臺USB4000光譜儀的特性數據都存儲在它的內存中；另外，采用跨平臺（Linux，Mac或者Windows）的SpectraSuite軟件，可以很容易地讀取這些數據并且支持熱交換。當通過USB與計算機連接時，USB4000光譜儀將依靠計算機供電，無需外接電源。由于具有緊湊小巧的設計，方便的即插即用，先進的電子系統和功能強大的探測器，USB4000超越了USB2000，成為目前世界上最受歡迎的微型光纖光譜儀。
光學平臺選件
USB4000光譜儀的光學平臺的獨特之處在于，允許您根據自己的應用來來定制組件。同時，海洋光學的應用工程師會幫助您選擇最優化的配置，或者您可以根據下面的指導選擇合適的入射狹縫，濾光片，光柵和探測器組件。該平臺內沒有可移動的部件，不會磨損或者破裂；所有指定的組件都已經在出廠前完全地固定，選擇光學平臺配置可參照USB4000光學平臺可選配置。
模塊化設計
當您購買了USB4000光譜儀后，您可以方便的從海洋光學的生產線中尋找您所需要的光學附件。大多數的附件都采用SMA905的接口，您只要簡單地旋出連接器就可以更換或添加采樣附件，包括光源，樣品池，濾光片，流通池，光纖探頭，傳感器，聚焦鏡，衰減器，漫反射標準，積分球和光學衍生產品。
探測器選件
USB4000光譜儀采用東芝TCD1304AP 線性CCD陣列探測器。為了使USB4000光譜儀適合您的應用，您可以參考四種探測器選件；四種選件包含在探測器中只是用不同的鍍膜技術和窗片。海洋光學的應用工程師會幫助您選擇最優化的配置。
即插即用
USB4000光譜儀可通過USB2.0接口或RS-232串口連接到電腦，PLC和嵌入式系統中。當使用串口通訊時，需要5伏供電。每個光譜儀都有自己特有的參數存貯在光譜儀的內存中，通過光譜儀軟件可以讀出這些數據。
串口操作
當使用串口通訊時，需要5伏供電。光譜儀軟件SpectraSuite并不提供串口的通訊，不過您可以通過串口指令集來編寫您自己控制代碼。
使用建議：
我們的技術工程師可幫助您從眾多的光學模塊選項中找到最佳的選擇--比如光柵、入口狹縫的尺寸等等--以設計出最符合您使用要求的USB4000最佳配置。
探測器選項：
USB4000使用Toshiba TCD1304AP 3648象素CCD探測器，不同型號的探測器所帶的窗材料和前置濾波片不同，用戶可以根據不同的使用要求，選擇不同型號探測器。
|
探測器型號 |
功能 |
|
DET4-200-850 |
紫外增強，濾波片200-850nm（需額外費用） |
|
DET4-350-1000 |
濾波片350-1000nm（需額外費用） |
|
DET4-UV |
紫外增強（窗材料，需額外費用） |
|
DET5-VIS |
標準配置，不需額外費用 |
特性參數：
|
外形尺寸： |
89.1mm×63.3mm×34.4mm |
|
|
重量： |
190克（不包括連接線纜） |
|
|
功率消耗： |
90 mA@5VDC |
|
|
波長范圍： |
200-1100 nm |
|
|
探測器： |
3648像素的線型硅CCD陣列 |
|
|
光柵： |
14種光柵，波長從紫外到近紅外 |
|
|
入射孔徑： |
寬5, 10, 25, 50, 100或200um的狹縫或光纖(無狹縫) |
|
|
各類濾波片： |
長波通或帶通濾波片，安裝在光譜儀內 |
|
|
焦距： |
42 mm（輸入）， 68 mm（輸出） |
|
|
光學分辨率： |
0.3～10.0 nm FWHM（與光柵和狹縫寬度的選擇 有關） |
|
|
動態范圍： |
2×108（系統），1300:1（單個掃描信號） |
|
|
散射光： |
<0.05%@600nm, <0.10%@435nm, |
|
|
靈敏度（估計）： |
130光子/計數（400nm）， |
|
|
數據傳輸速率： |
每4ms一個全掃描入存儲器(USB2.0接口 )，18ms（USB1.1） |
|
|
積分時間： |
10um～65min |
|
|
光纖連接： |
SMA905接口，與0.22NA的單股光纖相連 |
|
|
電子控制： |
8各數字GPIO接口 |
|
訂購信息：
請聯系我們的銷售人員
電話：010-62669779
Email: sales@waveopt.com
產品留言：
|
Physical |
|
|
Dimensions: |
89.1 mm x 63.3 mm x 34.4 mm |
|
Weight: |
190 grams |
|
Detector Specifications |
|
|
Detector: |
Toshiba TCD1304AP Linear CCD array |
|
Detector range: |
200-1100 nm |
|
Pixels: |
3648 pixels |
|
Pixel size: |
8 um x 200 um |
|
Pixel well depth: |
100,000 electrons |
|
Signal-to-noise ratio: |
300:1 (at full signal) |
|
A/D resolution: |
16 bit |
|
Dark noise: |
50 RMS counts |
|
Corrected linearity: |
>99.8% |
|
Sensitivity: |
130 photons/count at 400 nm; 60 photons/count at 600 nm |
|
Optical Bench |
|
|
Design: |
f/4, Asymmetrical crossed Czerny-Turner |
|
Focal length: |
42 mm input; 68 mm output |
|
Entrance aperture: |
5, 10, 25, 50, 100 or 200 um wide slits or fiber (no slit) |
|
Grating options: |
14 different grating options, UV through Shortwave NIR |
|
HC-1 grating option: |
No |
|
Detector collection lens option: |
Yes, L4 |
|
DET4 filter options: |
DET4-200-850; DET4-350-1000 |
|
Other bench filter options: |
Longpass OF-1 filters |
|
Collimating and focusing mirrors: |
Standard or SAG+UPG |
|
UV enhanced window: |
Yes, UV4 |
|
Fiber optic connector: |
SMA 905 to 0.22 numerical aperture single-strand optical fiber |
|
Spectroscopic |
|
|
Wavelength range: |
Grating dependent |
|
Optical resolution: |
~0.3-10.0 nm FWHM (grating dependent) |
|
Signal-to-noise ratio: |
300:1 (at full signal) |
|
A/D resolution: |
16 bit |
|
Dark noise: |
50 RMS counts |
|
Integration time: |
3.8 ms - 10 seconds |
|
Dynamic range: |
2 x 108 (system), 1300:1 for a single acquisition |
|
Stray light: |
<0.05% at 600 nm; 0.10% at 435 nm |
|
Electronics |
|
|
Power consumption: |
250 mA @ 5 VDC |
|
Data transfer speed: |
Full spectrum to memory every 4 ms with USB 2.0 port |
|
Inputs/Outputs: |
Yes, 8 onboard digital user-programmable GPIOs |
|
Analog channels: |
No |
|
Auto nulling: |
Yes |
|
Breakout box compatible: |
Yes, with the USB-ADP-BB adapter |
|
Trigger modes: |
4 modes |
|
Strobe functions: |
Yes |
|
Connector: |
22-pin connector |
|
Computer |
|
|
Operating systems: |
Windows 98/Me/2000/XP, Mac OS X and Linux with USB port; Any 32-bit Windows OS with serial port |
|
Computer interfaces: |
USB 2.0 @ 480 Mbps (USB1.1 compatible); RS-232 (2-wire) @ 115.2 K baud |
|
Peripheral interfaces: |
SPI (3-wire); I2C inter-integrated circuit |
