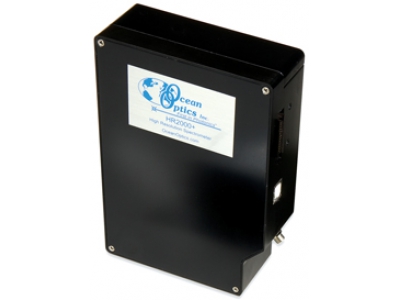

產品名稱：HR2000+高分辨率微型光纖光譜儀
產品簡介：
HR2000+高分辨率光譜儀采用高分辨率光學平臺，2MHz數模AD轉換器，具有可編程的電子特性，2048像素的線性CCD探測器和高速的USB2.0接口。這個革命性的光譜儀不僅具有高的采樣速度，而且可以達到0.035nm（FWHM）的光學分辨率。當HR2000+光譜儀通過USB2.0接口與電腦連接時，可以每秒1000全光譜掃描的速度獲取和存儲光譜，光學分辨率達到 0.035 nm (FWHM)。HR2000+ 對化學、生物化學和其它需要快速反應的應用進行監控及需要良好的光譜特性的領域非常適用
主要特點：
按你的應用優化系統-從3個探測器、12個光柵、6個狹縫和上百個附件中選擇。
分辨率可達0.035 nm (FWHM)
直接插入筆記本電腦或桌面電腦的USB端口
模塊設計
HR2000+光譜儀5.85" x 4.13" x 1.65" (LWH) ，是第一個模塊化光學平臺的光譜儀，允許使用者選擇光學臺，如探測器，光柵和狹縫。光譜儀探測器的選擇包括CCD陣列，UV CCD陣列和用于NIR的陣列。光柵的選擇包括300, 600, 1200, 1800和2400線/每毫米光柵。狹縫的選擇包括, 10, 25, 50, 100或200 um。使用者也可選擇光纖附件，如光源、探測器和光纖，配置不同的小尺寸、特殊應用系統。
AgPlus鏡
在HR2000+光譜儀中可使用高反射率的AgPlus鏡，用于弱光試驗中的高分辨率測量。AgPlus鏡可增加系統10-35%的靈敏度。定購AgPlus鏡時參見SAG+UPG-HR。
方便的操作
HR2000+高分辨率光譜儀通過USB端口或串口與筆記本電腦或桌面電腦相連。每個光譜儀的波長校準系數編程到HR2000+的存儲器片；操作軟件從光譜儀讀取這些值。通過USB端口與PC相連時，HR2000+高分辨率光譜儀不需要額外的電源。
每秒鐘掃描1000個完整光譜
HR2000+光譜儀每個毫秒可以獲取并存儲一個全光譜數據(必須通過USB 2.0接口與電腦連接)。 HR2000+的主要特點是快速響應和高分辨率，適合于某些特定的化學生物應用。
程序控制器
HR2000+光譜儀有一個板載的程序控制器可對光譜儀及其附件進行控制。通過30針的接口，您可以進行許多操作包括控制外部光源，從外部對象獲取數據。還提供10個可編程的數字I/O口連接到別的設備，一個模擬輸出，一個模擬輸入和一個信號發生器用于外部觸發。

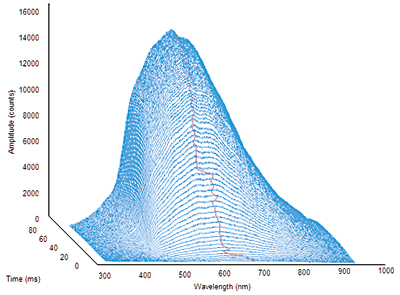

HR2000+樣品光譜
使用的HR2000+光譜儀，以2ms間隔的采樣速度采集的LS-1光源開啟到穩定時的光譜變化，圖中很好的說明了HR2000+光譜儀在快速采樣過程中返回的巨大的數據量，它的最快采樣速度是每秒1000幅光譜。
高分辨率“HR”平臺
通過使用Ocean Optics高分辨率、直徑25.4-mm、焦距101.6-mm和采用對稱交叉的車爾尼特納關學設計的光學平臺，HR2000+光學分辨率為0.035 nm。HR2000+響應范圍為200-1100 nm，但特殊范圍和分辨率依賴你的光柵和入口選擇。使用者可從14種光柵和6種槽尺寸進行選擇。Ocean Optic提供了上百的附件，允許使用者配置特殊的應用系統。
即插即用操作
HR2000+通過USB2.0或RS-232串口和PC、PLC或其它嵌入式系統相連。在串口模式下，HR4000需要額外的5伏供電電源（未包括）。每臺光譜儀特有的參數被編程存儲在系統的內存芯片中，可以非常方便地被光譜儀操作軟件讀取。
光學平臺
用戶通常要求光譜儀可以適合他們的特殊需要，所以HR2000+光譜儀可以根據您的應用需要配置光學平臺。您可以選擇狹縫尺寸，探測器，濾光片和光柵等。我們的應用工程師可以幫助您。
安裝和工作手冊
HR2000+手冊可以提供給您對HR2000+配置，校準和實驗的指導。
性能參數：
|
物理 |
|
|
尺寸 |
148.6 mm x 104.8 mm x 45.1 mm |
|
重量 |
570 grams |
|
探測器 |
|
|
探測器 |
Sony ILX511 linear silicon CCD-array |
|
探測器范圍 |
200-1100 nm |
|
像素 |
2048 pixels |
|
像素尺寸 |
14 μm x 200 μm |
|
像素阱深 |
~62,500 electrons |
|
靈敏度 |
75 photons/count at 400 nm; 41 photons/count at 600 nm |
|
光學平臺 |
|
|
設計 |
f/4, Symmetrical crossed Czerny-Turner |
|
焦距 |
101.6 mm input and output |
|
入口 |
5, 10, 25, 50, 100 or 200 祄 wide slits or fiber (no slit) |
|
光柵選擇 |
14 different gratings, UV through Shortwave NIR |
|
HC-1光柵選擇 |
provides 200-1100 nm range |
|
探測器收集鏡頭選擇 |
Yes, L2 |
|
OFLV過濾器選擇 |
OFLV 200-1100 nm |
|
其它平臺過濾器選擇 |
Longpass OF-1 filters |
|
校準和焦距鏡 |
Standard or SAG+UPG-HR |
|
UV放大窗 |
Yes, UV2 |
|
光纖連接器 |
SMA 905 to 0.22 numerical aperture single-strand optical fiber |
|
分光鏡 |
|
|
波長范圍 |
Grating dependent |
|
光學分辨率 |
~0.035-6.8 nm FWHM |
|
信噪比 |
250:1 (at full signal) |
|
A/D分辨率 |
14 bit |
|
黑暗噪音 |
3.2 RMS counts |
|
動力范圍 |
2 x 10^8 (system); 1300:1 for a single acquisition |
|
整合時間 |
1 ms to 65 s (20 s typical max.) |
|
偏光 |
<0.05% at 600 nm; <0.10% at 435 nm |
|
線性校正 |
>99.8% |
|
電子元件 |
|
|
能量消耗 |
450 mA @ 5 VDC |
|
數據傳輸速率 |
Full scans to memory every 1 ms with USB 2.0 port, 15 ms with USB 1.1 port |
|
輸入/輸出 |
Yes, 10 onboard digital user-programmable GPIOs |
|
模擬通道 |
One 13-bit analog input; one 9-bit analog output |
|
自動清空 |
No |
|
兼容性 |
Yes, HR4-BREAKOUT |
|
觸發模式 |
4 modes |
|
濾波功能 |
Yes |
|
延遲特性 |
No |
|
連接器 |
30-pin connector |
|
計算機 |
|
|
操作系統 |
Windows 98/Me/2000/XP, Mac OS X and Linux with USB port; Any 32-bit Windows OS with serial port |
|
計算機分界面 |
USB 2.0 @ 480 Mbps; RS-232 (2-wire) @ 115.2 K baud |
|
外圍設備分界面 |
SPI (3-wire); I2C inter-integrated circuit |
