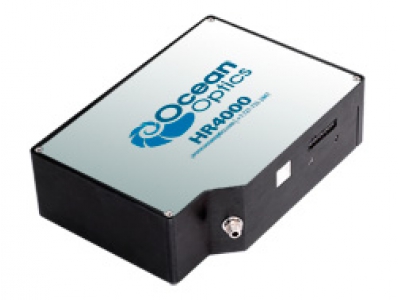

產品名稱：HR4000 高分辨率光纖光譜儀
產品簡介：
高光譜分辨率－最高分辨率可達0.02nm FWHM，寬可測光譜范圍：200nm 1100nm。探測器帶有電子快門－可編程控制探測器積分時間：最短積分時間可達10us。由于有這一功能，您能夠用HR4000測瞬態事件，如脈沖激光。您也可以用來測一些光強較大而在很短時間內達到飽和的事件，如激光分析。模塊化設計－光學系統配置模塊可選擇，可以滿足不同的使用要求。帶可編程微控制器－可以很方便的控制光譜儀和附件。簡單方便的接口－可直接接入任何臺式電腦、筆記本電腦或掌上電腦的USB接口或RS-232串行口。尺寸微小－外形尺寸僅149mm×105mm×45mm。
光譜分辨率(FWHM)可達0.02nm
HR4000是我們新一代高分辨率的光譜儀，它采用了Toshiba的3648像元的線陣CCD，光學分辨率可達0.02nm（FWHM）。HR4000光譜儀的光譜范圍為200-1100nm，具體的光譜范圍和分辨率配置取決于實際光柵和狹縫的選擇。HR4000適用于激光測量、氣體吸收測量以及原子輻射線的測量等領域。
板載微控制器
HR4000光譜儀的板載微控制器使得對光譜儀的控制非常方便。通過一個30針的連接器，您可以在軟件中設置所有的光譜儀操作參數：控制光源、產生進程以及從外部對象獲取信息等。您可以訪問10個用于外部設備接口的用戶可編程I/O端口、一個模擬輸入和一個模擬輸出接口，以及一個用于觸發其它設備的脈沖發生器。 （GPIO的編程需要SpectraSuite軟件、OmniDriver或其他設備驅動程序）
即插即用USB
HR4000光譜儀通過USB2.0或RS-232串口和PC、PLC或其它嵌入式系統相連。在串口模式下，HR4000光譜儀需要額外的5伏供電電源（未包括）。每臺光譜儀特有的參數被編程存儲在系統的內存芯片中，可以非常方便地被光譜儀操作軟件讀取。
光學平臺
用戶通常要求光譜儀可以適合他們的特殊需要，所以HR4000光譜儀可以根據您的應用需要配置光學平臺。您可以選擇狹縫尺寸，探測器，濾光片和光柵等。
安裝和工作手冊
HR4000光譜儀手冊可以提供給您對HR4000配置，校準和實驗的指導。
采樣附件
從你的HR4000光譜儀獲得更高的光譜分辨率。Ocean Optics的合伙人光譜應用研究的SHA-1光譜超級適配器進一步改進了高性能的HR4000的光學分辨率。HR4-BREAKOUT是一個被動模塊，提供HR2000+的不同功能的接口。BREAKOUT盒允許多種與光譜儀的連接如：外觸發器、GPIO、光源、RS-232和模擬輸入/輸出。
性能參數：
|
特 性 參 數 : |
|
|
|
外形尺寸： |
148.6mm × 104.8mm × 45.1mm |
|
|
重量： |
570克（不包括連接線纜） |
|
|
功率消耗： |
90 mA@5VDC |
|
|
波長范圍： |
200-1100 nm |
|
|
探測器： |
3648像素的線型硅CCD陣列每象素 |
|
|
光柵： |
13種光柵，波長從紫外到近紅外 |
|
|
入射孔徑： |
寬5, 10, 25, 50, 100或200um的狹縫或光纖(無狹縫) |
|
|
各類濾波片： |
長波通或帶通濾波片，出廠時已安裝在光譜儀內 |
|
|
焦距： |
f/4 |
|
|
光學分辨率： |
0.02-8.4nmFWHM 具體與光柵和入射孔徑的尺寸有關 |
|
|
散射光： |
<0.05%@600nm,<0.10%@435nm |
|
|
動態范圍： |
2×109（系統）， 1300:1（單個掃描信號） |
|
|
數據傳輸 |
最高每4ms一個全掃描入存儲器 |
|
|
積分時間： |
10us～65s |
|
|
光纖連接： |
SMA905接口，與0.22NA的單股光相連 |
|
|
輸入/輸出接口 |
10個隨帶的數字可編程GPIOs |
|
|
操作系統： |
Windows98/Me/2000/XP (通過USB接口與臺式電腦、或筆記本電腦相連時) |
|
