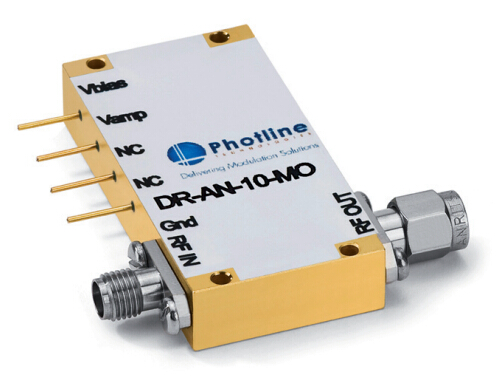

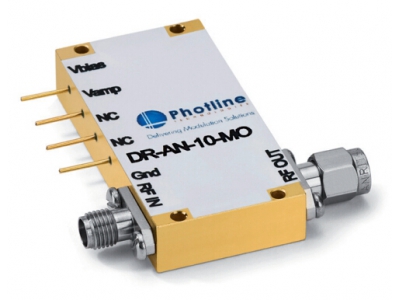

模擬驅動器(Photline)
產品名稱：模擬驅動器(Photline) DR-AN系列用于高速模擬信號調制的調制器驅動器，具有低噪聲等優點。帶寬可以選擇10，20，40GHz等。
- 產品名稱： 模擬驅動器(Photline)
- 合作廠商： 法國Photline公司
- 產品型號： DR-AN
詳細信息
|
產品名稱：模擬驅動器 |
|
|
|
|
|
產品簡介： |
|
|
|
|
|
DR-AN系列用于高速模擬信號調制的調制器驅動器，具有低噪聲等優點。帶寬可以選擇10，20，40GHz等。
|
|
|
主要特點： |
主要應用： |
|
|
|
|
·高帶寬
·高輸出電壓
·線性放大器
·增益平坦
|
·LiNbO3調制器
·OFDM, ROF
·R & D
|
|
主要參數： |
|
|
Medium-Output |
||||
|
參數 |
單位 |
DR-AN-10-MO |
DR-AN-20-MO |
DR-AN-40-MO |
|
低頻 @-3dB |
kHz |
< 100 |
< 100 |
< 100 |
|
高頻 @-3dB |
GHz |
11 |
20 |
35 |
|
小信號增益 typ |
dB |
30 |
30 |
26 |
|
飽和輸出功率 |
dBm |
> 23 |
23 |
> 17 |
|
1dB交叉點輸出功率（P1dB） |
dBm |
> 20 |
> 20 |
> 15 |
|
輸出電壓 |
V |
0 ~ 9 |
0 ~ 9 |
0 ~ 9 |
|
噪聲系數 |
dB |
3 ~ 7 |
3 ~ 7 |
- |
|
High-Output |
|||
|
參數 |
單位 |
DR-AN-10-HO |
DR-AN-20-HO |
|
低頻 @-3dB |
kHz |
< 100 |
< 100 |
|
高頻 @-3dB |
GHz |
11 |
20 |
|
小信號增益 typ |
dB |
29 |
30 |
|
飽和輸出功率 |
dBm |
28 |
26 |
|
1dB交叉點輸出功率（P1dB） |
dBm |
24 |
23 |
|
輸出電壓 |
V |
12 |
12.5 |
|
噪聲系數 |
dB |
5 |
5 |
|
尺寸 |
mm |
52 x 25.6 |
|
