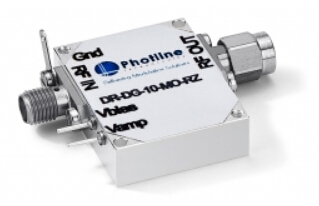

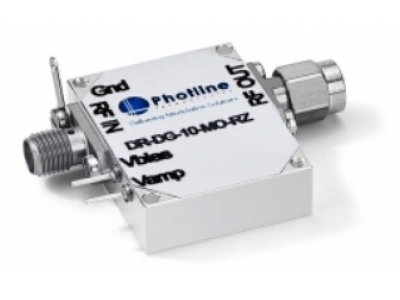

脈沖驅動器(Photline)
產品名稱：脈沖驅動器(Photline) 產品簡介：DR-PL系列驅動器用于生成不失真的光脈沖調制的調制器驅動放大模塊。電脈沖信號不同于傳統的電信用數字信號和模擬信號，為了使生成的光脈沖信號有更窄的上升/下降沿、持久的沒有過沖的高低電平，電脈沖信號需要特殊的放大器主要特點：主要應用：·為脈沖信號特殊設計·適用大量脈沖格式·高脈沖保真度·脈沖產生·脈沖
- 產品名稱： 脈沖驅動器(Photline)
- 合作廠商： 法國Photline公司
- 產品型號： DR-PL-10
詳細信息
|
產品名稱：脈沖驅動器 |
|
|
|
|
|
產品簡介： |
|
|
|
|
|
DR-PL系列驅動器用于生成不失真的光脈沖調制的調制器驅動放大模塊。
電脈沖信號不同于傳統的電信用數字信號和模擬信號，為了使生成的光脈沖信號有更窄的上升/下降沿、持久的沒有過沖的高低電平，電脈沖信號需要特殊的放大器
|
|
|
主要特點： |
主要應用： |
|
|
|
|
·為脈沖信號特殊設計
·適用大量脈沖格式
·高脈沖保真度
|
·脈沖產生
·脈沖撿拾
·光譜學
·雷達
|
|
主要參數： |
|
|
參數 |
單位 |
最小 |
標準 |
最大 |
|
|
低頻 @-3dB |
kHz |
- |
- |
45 |
|
|
高頻 @-3dB |
GHz |
7 |
- |
- |
|
|
小信號增益 |
dB |
- |
21 |
- |
|
|
輸入 / 輸出回損 |
dB |
- |
-10 |
- |
|
|
飽和輸出功率 |
dBm |
20 |
- |
- |
|
|
輸出電壓 |
V |
3.5 |
5.5 |
6.5 |
|
|
脈沖重復頻率 |
DR-PL-10-LR |
Hz |
10 |
- |
100M |
|
DR-PL-10-HR |
Hz |
50k |
- |
1G |
|
|
脈沖寬度 |
DR-PL-10-LR |
s |
100p |
- |
10n |
|
DR-PL-10-HR |
s |
100p |
- |
100n |
|
|
上升 / 下降時間 |
ps |
- |
25 |
- |
|
|
延遲 |
ps |
- |
400 |
- |
|
|
功耗 |
W |
- |
3.2 |
- |
|
|
射頻接頭 |
- |
SMA-F input / SMA-M output |
|||
|
供電電壓 |
V |
- |
12 |
- |
|
