Optilab的鈮酸鋰調制器 IM-1550-20-PM 具有輸入輸出全部保偏，零啁啾適合遠距離的傳輸，并且覆蓋了C+L波段。 產品特點： 保偏輸入和輸出端口、 低壓驅動、 工作波長1530nm~1600nm、 零啁啾設計、 低插入損耗、 有效帶寬達20GHz、 高消光比、 溫度范圍0℃~70℃。 應用：C+L波段、 時分復用和波分復用可達20Gb/s、 模擬傳輸可達20GHz、 衛星鏈路、 天線遠程處理、 光纖承載射頻（RFoF）、 脈沖發生、

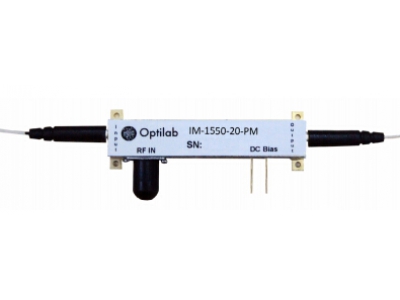

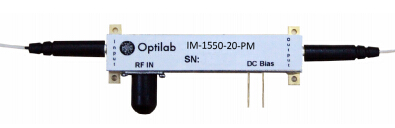

產品名稱：1550nm，20GHz保偏強度調制器
|
產品特點：
輸入輸出保偏設置
低驅動電壓
1530 nm - 1610 nm工作波長
零啁啾設計
低插入損耗
寬操作溫度范圍-30ºC + 75ºC
可用帶寬可達15GHz
高消光比 |
應用領域：
C波段和L波段
TDM和WDM達到20Gb/s
模擬傳輸可達20GHz
衛星通信
光纖射頻
遠程天線
脈沖發生
主模激光 |
指標規格：
|
型號 |
IM-1550-20-PM |
|
|
通用規格 |
||
|
工作波長 |
1525 nm to 1605 nm |
|
|
輸入光功率 |
70 mW typ., 100 mW max. |
|
|
啁啾值 |
< 0.2 (zero chirp design) |
|
|
插入損耗 |
4 dB typ., 4.5 dB max. |
|
|
光回波損耗 |
≤- 45 dB max. |
|
|
直流消光比 |
≥ 30 dB typ. @ DC |
|
|
PRBS電氣驅動電壓 |
5.0 Vpp typ. @ 1 GHz |
|
|
S21 3 dB帶寬(RF Port) |
14 GHz min., 17 GHz typ. |
|
|
S11 回?fù)p (RF Port) |
≤ -13 dB min up to 9 GHz |
|
|
半波電壓(RF Port) |
≤ 6.1 V @ 10 Gb/s |
|
|
射頻輸入功率 |
26 dBm |
|
|
阻抗(RF Port) |
50 Ω typ. |
|
|
S21帶寬（Bias Port） |
200 MHz min. |
|
|
Vπ (Bias Port) |
≤ 10 V @ DC |
|
|
阻抗(Bias Port) |
100 kΩ min. |
|
|
模擬鏈路性能 |
||
|
IIP3 @7 GHz |
32 dBm |
|
|
1 dB Conpression Point @10 GHz |
16.0 dBm |
|
|
機械指標 |
||
|
操作/保存溫度 |
-30º C to +75º C/-60º C to +85º C |
|
|
輸入光纖類型 |
PANDA - PM |
|
|
輸出光纖類型 |
PANDA - PM |
|
|
輸入連接器 |
PM FC/APC, PM FC/UPC |
|
|
輸出連接器 |
PM FC/APC, PM FC/UPC optional |
|
|
Crystal Orientation |
X-cut, y-propagating |
|
|
波導過程 |
Ti-indiffused |
|
|
偏置口連接器 |
2 Pins |
|
|
射頻口連接器 |
Anritsu K |
|
訂購信息：
|
IM-1550-20-PM-XX-Y |
XX： |
TQ: Temperature Qualified -55 °C to +80 °C |
|
|
y： |
a： FC/APC; u：FC/UPC |
