IM-1064-PM是一個20GHz強度調制器，在輸入輸出端都是采用保偏光纖。零啁啾的設計保證了信號超長途傳送。包含了完整的C波段和L波段，它可用于任何DWDM通道。特殊的E/O帶寬和高線性傳遞功能，可用于20Gb/s或者模擬RfoF傳輸達到20GHz的脈沖帶。這個應用包含了保偏光系統，模式鎖定光纖激光器和微波光學鏈接。

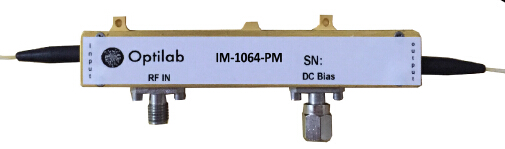

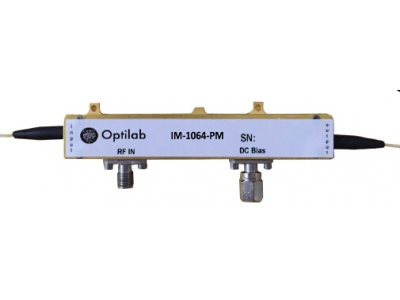

產品名稱：1064nm，鈮酸鋰強度調制器
產品簡介：
Optilab IM-1064-PM是一個20GHz強度調制器，在輸入輸出端都是采用保偏光纖。零啁啾的設計保證了信號超長途傳送。包含了完整的C波段和L波段，它可用于任何DWDM通道。特殊的E/O帶寬和高線性傳遞功能，可用于20Gb/s或者模擬RfoF傳輸達到20GHz的脈沖帶。這個應用包含了保偏光系統，模式鎖定光纖激光器和微波光學鏈接。
|
產品特點：
保偏輸入輸出
低驅動電壓
1030 -1090 nm工作波長
零啁啾
低插入損耗，高消光比
可用帶寬可達20GHz |
應用領域：
C+L波段
TDM和WDM達到15Gb/s
模擬傳輸可達12GHz
衛星通信
光纖射頻
脈沖發生 |
指標規格：
|
通用規格 |
|
|
型號 |
IM-1064-PM |
|
工作波長 |
1030 nm to 1090 nm |
|
輸入光功率 |
70 mW typ., 100 mW max. |
|
啁啾值 |
< 0.2 (zero chirp design) |
|
插入損耗 |
4 dB typ., 4.5 dB max. |
|
光回波損耗 |
≤- 45 dB max. |
|
直流消光比 |
≥ 30 dB typ. @ DC |
|
PRBS電氣驅動電壓 |
5.0 Vpp typ. @ 1 GHz |
|
半波電壓(RF Port) |
≤ 6.1 V @ 10 Gb/s |
|
射頻輸入功率 |
26 dBm |
|
阻抗(RF Port) |
50 Ω typ. |
|
S21帶寬（偏置口） |
200 MHz min. |
|
半波電壓(Bias Port) |
≤ 10 V @ DC |
|
阻抗(Bias Port) |
100 kΩ min. |
|
輸入/輸出光纖類型 |
PANDA - PM |
|
輸入連接器 |
PM FC/APC, PM FC/UPC |
|
輸出連接器 |
PM FC/APC, FC/UPC |
|
直流輸入阻抗 |
Typ：1MΩ |
訂購信息：
請聯系我們的銷售人員
