Optilab IM-1550-40-PM-LIL 強度調制器是專為高達40 GHz的微波鏈路，模擬調制和射頻天線遠程處理，光纖射頻。它是一種高線性度，低電壓驅動鈮酸鋰馬赫增德爾干涉儀（MZI）設計。它是一個實際的偏置穩定的鋰調制器，證明是非常穩定的很長一段時間，并具有良好的穩定性，在偏置電路，從1525納米到1610納米。它具有優良的溫度耐受范圍從30oC + 75oC，和低插入損耗為最大傳輸功率。Optilab IM-1550-40-PM-LIL 使用偏振保持（PM）的輸入和輸出光纖，并具有獨立的射頻偏置端口。

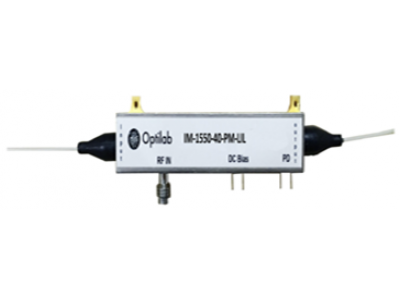

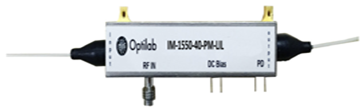

產品名稱：1550nm 40GHz保偏高消光比模擬強度調制器
產品介紹：
Optilab IM-1550-40-PM-LIL 強度調制器是專為高達40 GHz的微波鏈路，模擬調制和射頻天線遠程處理，光纖射頻。它是一種高線性度，低電壓驅動鈮酸鋰馬赫增德爾干涉儀（MZI）設計。它是一個實際的偏置穩定的鋰調制器，證明是非常穩定的很長一段時間，并具有良好的穩定性，在偏置電路，從1525納米到1610納米。它具有優良的溫度耐受范圍從30ºC + 75ºC，和低插入損耗為最大傳輸功率。Optilab IM-1550-40-PM-LIL 使用偏振保持（PM）的輸入和輸出光纖，并具有獨立的射頻偏置端口。
|
產品特點：
偏置穩定性高
低驅動電壓4.5伏
1525 nm到1610 nm波長
零啁啾的設計
低插入損耗小于3.5 dB，
內置光電二極管
集成偏振器 |
應用領域：
40 GHz RFoF光纖
遠程天線
高頻光纖鏈路
延遲線遙測系統
儀表
微波鏈路 |
指標規格：
|
型號 |
IM-1550-40-PM-LIL |
|
|
通用規格 |
||
|
輸入光功率 |
100 mW max.available |
|
|
工作波長 |
1525 nm to 1610 nm |
|
|
啁啾值 |
<± 0.2 (zero chirp design) |
|
|
插入損耗 |
3.2 dB typ., 3.5 dB max. |
|
|
直流消光比 |
≥ 25 dB |
|
|
光回波損耗 |
≤- 45 dB |
|
|
S 21 Bandwidth (RF Port) |
≥ 30GHz |
|
|
11 Return Loss (RF Port) |
≤-10 dB @ 30 GHz |
|
|
半波電壓(RF Port) |
≤ 4.5 V typ. @ 1 KHz |
|
|
射頻輸入功率 |
27 dBm max. |
|
|
阻抗(RF Port) |
50 Ω typ. |
|
|
S21帶寬（Bias Port） |
500 MHz typ. |
|
|
Vπ (Bias Port) |
≤ 5 V @ 1 KHz |
|
|
阻抗(Bias Port) |
>1 MΩ |
|
|
保偏響應 |
0.001 A/W typ. |
|
|
模擬鏈路性能 |
||
|
IIP3 @7 GHz |
29 dBm typ. |
|
|
1 dB Conpression Point @10 GHz |
15.5 dBm typ. |
|
|
機械指標 |
||
|
操作/保存溫度 |
-30º C to +75º C/-60º C to +85º C |
|
|
輸入光纖類型 |
PANDA - PM 1550 |
|
|
輸出光纖類型 |
PANDA - PM 1550 |
|
|
輸入連接器 |
PM FC/APC or PM FC/UPC |
|
|
輸出連接器 |
PM FC/APC or PM FC/UPC |
|
|
Crystal Orientation |
X-cut, y-propagating |
|
|
波導過程 |
Ti-indiffused |
|
|
偏置口連接器 |
2 Pins |
|
|
TAP PD Connector |
2 Pins |
|
|
射頻口連接器 |
V Connector |
|
訂購信息：
|
IM-1550-40-PM-LIL-XX-y |
XX： |
TQ: Temperature Qualified -55 °C to +80 °C |
|
|
y： |
a： FC/APC; u：FC/UPC |
請聯系我們的銷售人員
手機：18515635158
電話：010-62669779
Email: sales@waveopt.com
