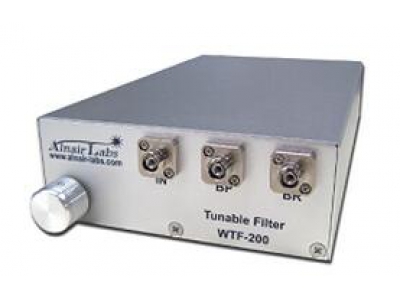

可調諧FBG型光纖濾波器 WTF-200
波威公司代理的WTF-200系列波長可調諧光學濾波器是基于專有的壓縮調諧光纖布拉格光柵技術（寬帶可調諧）。中心波長為可選擇的，而光纖濾波器調諧范圍通常為20nm。
- 產品名稱： 可調諧FBG型光纖濾波器 WTF-200
- 合作廠商： Alnair Labs
- 產品型號： WTF-200
詳細信息
產品介紹：
波威官方代理Alnair的WTF-200系列可調諧FBG光纖濾波器基于專有的壓縮調諧光纖布拉格光柵技術設計生產。中心波長多種波段可供選擇，最大調諧范圍通常為20nm，可根據要求提供不同形狀、帶寬和中心波長的定制版本，且用戶自行提供的FBG也可以安裝在WTF-200可調諧FBG光纖濾波器中。
產品特點：
l 窄帶光學濾波；
l 極好的濾波譜型；
l 低插入損耗；
l 帶通和帶阻端口（可選）；
l 根據實際使用需求可高度定制。
產品應用：
l 光信號選擇/抑制；
l 背景噪聲抑制；
l 用于可調諧激光器的反射等
產品參數：
型號/參數 | 可調諧FBG型光纖濾波器-WTF-200系列可選系列-主要參數指標 | |||
T01 | T02 - T03 | T04-T05-T06 | ||
中心波長 | 標準 | 可選波段：1030nm-1070nm ; 1280nm-1330nm ; 1520nm-1610nm | ||
3dB帶寬 | nm | 0.08-0.16（典型：0.1） | 0.2 / 0.3 | 0.4 / 0.5 / 0.6 |
波長可調范圍 | nm | ≥10 | ≥20 | ≥20 |
峰值插損 | dB | ~3.5（≤8） | ~2.5（≤3.5） | ~2.5（≤3.5） |
插損變化 | dB | ~0.2（≤0.5） | ~0.2（≤0.5） | ~0.2（≤0.5） |
輸出邊帶抑制 | dB | ~26（≥23） | ~26（≥23） | ~26（≥23） |
反射深度（反射） | dB | ~3-6 | ~10 | ~15 |
最大輸入功率 | mW | ≤500mW | ||
光纖類型 | 單?；虮Ｆ?/span> | |||
光連接器 | FC/APC，其他可選 | |||
尺寸 | mm | 120x50x205 | ||
重量 | Kg | 1 | ||
備注：1-3dB帶寬 | 全部可調范內約±0.05nm變化（縮小可調范圍，可以更精確控制3dB帶寬）。 | |||
備注：2-峰值插損 | 插損指標為工作波長1550nm測試，其他波長可能會比指標略大。 | |||
備注：3-產品尺寸及其他 | 產品尺寸不包含凸起部位，測試值為實驗室環境測試所得，25℃±1℃。 | |||
其他： | 更多產品信息，請聯系北京波威的銷售人員確認！ | |||
型號說明（參考選型）：
WTF-200-Txx-yyyy-zz-a-b
xx-類型：可選：01 ， 02 ， 03 ， 04 ， 05 ， 06
yyyy-中心波長：可用戶指定，如：1550,1530...
zz-光纖類型：可選：SM（單模），PM（保偏）
aa-端口類型：S-標準帶通型，R-帶通+反射輸出型
bb-連接器類型：可選如：FA-FC/APC ，FS-FC/SPC等
參考選型：
WTF-200-T01-1550-SM-S-FA（其他可選） ： 1550nm,0.1nm帶寬，標準帶通可調諧FBG光纖濾波器，單模尾纖，FC/APC連接器
WTF-200-T01-1550-SM-R-FA（其他可選） ： 1550nm,0.1nm帶寬，帶通/帶阻（反射輸出）可調諧FBG光纖濾波器，單模尾纖，FC/APC連接器
拓展系列：
CVF-220系列：C+L波段，電控可編程帶寬可調-可調諧光纖濾波器，3dB帶寬：0.1nm-15nm可調，2W標準功率
BVF-220系列：C+L波段，手動帶寬可調-可調諧光纖濾波器，3dB帶寬：0.1nm-15nm可調，2W標準功率
定制信息：
CFF-200系列：中心波長可調范圍：1525nm-1610nm；3dB帶寬固定：0.2nm-15nm可定制
TFF系列：中心波長波段可選：1060nm波段/1310nm波段/1550nm波段；3dB帶寬固定：1nm，3nm可選
