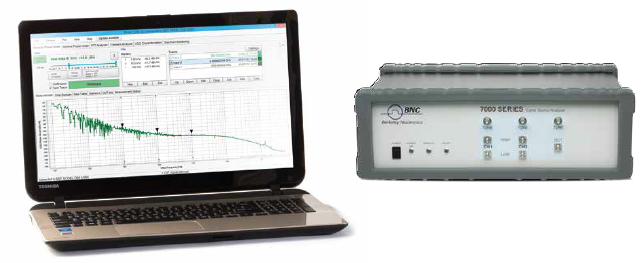

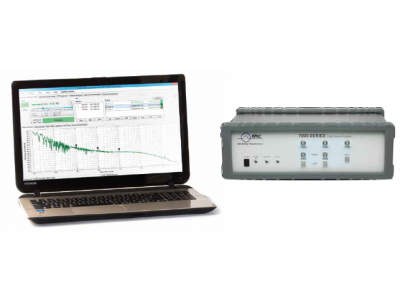

型號7070、7300是一個集成的相位測試解決方案，提供了測量信號源從低頻到高頻范圍內的所有評估參數，并可以與內部、外部參考源做對比。特性：應用：l低噪聲l微波信號源l快速切換l測試、測量l頻率高達26GHz主要參數：參數MinTypMax說明頻率范圍5MHz26GHzworksdownto1MHz輸入功率范圍-10dBm@<18GHz0dBm@>18GHz+20dBm@<18G
型號7070、7300是一個集成的相位測試解決方案，提供了測量信號源從低頻到高頻范圍內的所有評估參數，并可以與內部、外部參考源做對比。
|
特性： |
應用： |
|
l 低噪聲 |
l 微波信號源 |
|
l 快速切換 |
l 測試、測量 |
|
l 頻率高達26GHz |
|
主要參數：
|
參數 |
Min |
Typ |
Max |
說明 |
|
頻率范圍 |
5MHz |
|
26 GHz |
works down to 1 MHz |
|
輸入功率范圍 |
-10 dBm@<18GHz
0 dBm@>18GHz |
|
+20 dBm@<18GHz
+23 dBm@>18GHz |
|
|
偏移分析范圍 |
0.01 Hz
0.01 Hz
0.01 Hz |
|
50 MHz
20 MHz
5 MHz |
for RF > 70 MHz
for RF < 70 MHz
RF < 25 MHz |
|
測量精度 |
|
±4 dB
±3 dB
±2 dB
|
|
< 10 Hz offset
< 1 kHz offset
> 1 kHz |
|
FR輸入電平 |
+5 dBm
+10 dBm
+13 dBm |
|
+23 dBm
+23 dBm
+23 dBm |
< 2 GHz
< 10 GHz
> 10 GHz |
* 各種參數可選可定制
