一、產品簡介：超窄線寬激光器（NLFS）利用單頻超窄線寬DFB激光器使用主動壓電控制波長與寬范圍熱調諧波長，具有極低的相位噪聲特性。該設備保持了DFB激光器主要典型優勢顯著的同時降低了DFB激光器的線寬（10KHz）。基于DFB半導體激光器而設計，NLFS系列產品采用100%Telcordia-qualified組件生產，確保15+以上連續工作壽命，提供專業的操作技術服務。此系列NLFS系統集成了
一、產品簡介：

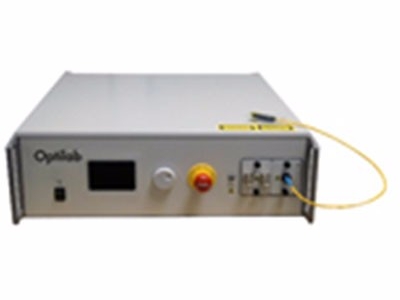

超窄線寬激光器（NLFS）利用單頻超窄線寬DFB激光器使用主動壓電控制波長與寬范圍熱調諧波長，具有極低的相位噪聲特性。該設備保持了DFB激光器主要典型優勢顯著的同時降低了DFB激光器的線寬（10KHz）。基于DFB半導體激光器而設計，NLFS系列產品采用100% Telcordia-qualified 組件生產，確保15+以上連續工作壽命，提供專業的操作技術服務。
此系列NLFS系統集成了高功率摻鐿光纖放大器（YDFA）助推窄線寬激光種子源，輸出光功率可高達42dBm(20W)，保偏準直器輸出。主要應用包括：相干光源，光纖傳感，長相干激光系統，與實驗室測試等應用。
二、主要特點:
·10 kHz窄線寬@1050nm中心波長
·雙系統:光纖激光器種子源(1U），高功率(3U)
·高達42dBm光功率輸出(15W)
·頻率穩定，PZT與熱可調
·保偏輸出(PM)，帶準直
·面板操作與LabVIEW可編程控制監控
·激光種子源顯示端口
三、主要技術參數指標
|
產品型號 |
NLFS-1050-43-PM |
|
工作波長 |
1050 ± 2nm |
|
激光器線寬 |
10kHz maximum |
|
輸出光功率 |
43 dBm (20W) minimum w/ YDFA |
|
輸出類型 |
CW |
|
相對強度噪聲 |
-140 dB/Hz typical |
|
邊模抑制比（SMSR） |
45 dB minimum |
|
頻率穩定度 |
< 5 x 10-9 over 100S |
|
波長精度 |
± 6GHz |
|
PZT可調帶寬 |
10KHz |
|
PZT頻率調諧范圍 |
10-100MHz |
|
熱波長調諧范圍 (GHz) |
0.7 nm minimum |
|
光束質量 |
M2< 1.1, less than 1% change over operation |
|
光隔離 |
>25dB |
|
輸出功率穩定度 |
Less than 0.5% RMS drift over 8 hours |
|
偏振消光比 |
20dB minimum |
|
四、環境/用戶界面 |
|
|
操作/存儲溫度范圍 (?C) |
0 ~+50 / -20 ~+60 |
|
電源信息 |
80 – 240 V, 43 – 63 Hz AC |
|
產品尺寸 (mm) |
1RU + 3RU |
|
冷卻要求 |
風冷 |
|
控制 |
輸出功率, 泵浦激光器過熱, 波長 |
|
LCD 顯示 |
輸出功率, 波長 |
|
計算機接口 |
RS232 (Labview 控制軟件，數據線) |
|
保護 |
激光器過溫保護，過電流保護 |
|
輸出功率控制模式 |
ACC, APC |
|
光連接器 |
FC/APC PM, FC/UPC PM |
|
光纖類型 |
Panda PM，1m準直 |
|
其他可定制項 |
N / A |
