美國Optilab公司電光調制器射頻放大驅動，工作帶寬可選12GHz-50GHz。其中MD-12-DC是12GHz帶寬射頻放大驅動，集成手動±12V輸出電壓方便電光調制器DC偏置控制；MD-20-M是20GHz帶寬射頻放大驅動，附帶手動DC偏置電壓控制；MD-40是40GHz帶寬電光調制器射頻放大驅動；MD-50是50GHz帶寬電光調制器射頻放大驅動。20GHz電光調制器驅動及偏壓控
美國Optilab公司電光調制器射頻放大驅動，工作帶寬可選12GHz-50GHz。其中MD-12-DC是12GHz帶寬射頻放大驅動，集成手動±12V輸出電壓方便電光調制器DC偏置控制；MD-20-M是20GHz帶寬射頻放大驅動，附帶手動DC偏置電壓控制；MD-40是40GHz帶寬電光調制器射頻放大驅動；MD-50是50GHz帶寬電光調制器射頻放大驅動。

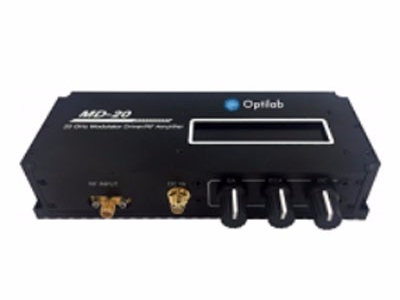

20 GHz 電光調制器驅動及偏壓控制器（MD-20-M）
典型應用包括：驅動電光調制器，電吸收調制器，其他M-Z設備等，MD-20-M支持有效帶寬高達20GHz寬大射頻放大，包括+24dBm調整輸出，非常適合射頻光纖傳輸應用；此外MD-20-M可以放大23 Gb/s速率輸入信號至>7.5 Vp-p 驅動水平，增益平坦以及群延遲響應產生高質量、低抖動數字應用電驅動信號。
主要特色：單12V直流供電，集成了高質量的散熱器。除了標準的放大功能以外，MD-20-M另一大特色是提供手動DC偏置調整輸出端口，配合射頻放大，使電光調制器達到更好更穩定的性能。MD-20-M 支持全部電光調制器的射頻驅動、DC電壓調整功能。
|
主要特點 |
主要應用 |
|
帶寬范圍：0.1-20GHz 輸出功率：高達26dBm 速率可達23Gb/s 手動DC偏置輸出高達10V 可選雙工DC輸入端口 可通過USB調制控制增益 內置散熱器 |
20GHz 模擬射頻光纖傳輸 放大射頻信號至20GHz 光通信實驗室測試與測量 23Gb/s 數字調制 |
工作結構示意圖：
MD-20-M 主要技術參數：
|
基本參數指標 |
|
|
3dB S21 帶寬 |
18 GHz typ. |
|
小信號增益 |
24 dB typ. |
|
輸入 1 dB 壓縮點 |
0 dBm |
|
S11 特性 |
< -10 dB from 1 to 15 GHz |
|
< -5 dB from 15 to 20 GHz |
|
|
S22 特性 |
< -10 dB from 1 to 12 GHz |
|
< -5 dB from 12 to 20 GHz |
|
|
RF 增益 |
19 dB to 24 dB, variable |
|
增益調整范圍 |
5 dB typ. |
|
增益波動 |
<±0.5 dB |
|
輸入/輸出阻抗 |
50 Ω |
|
輸入駐波比（至 -10GHz） |
1.6:1 typ. |
|
輸出駐波比 |
2.0:1 typ. |
|
手動DC偏置調整范圍 |
0 to + 10 VDC |
|
模擬應用指標 |
|
|
RF 帶寬 |
20 GHz typ. |
|
最大輸出 |
26 dBm typ. |
|
輸入IP3 |
12 dBm typ. |
|
群延遲 |
± 70 ps |
|
噪聲指數 |
9 dB typ. |
|
數字應用指標 |
|
|
數據速率 |
Up to 23 Gb/s |
|
輸出幅度 |
7.5 Vp-p typ. |
|
脈沖響應 |
10%, rise time 35 ps typ. |
|
輸入范圍 |
500 mV to 1.5 V |
|
其他指標 |
|
|
操作溫度范圍 |
-20° C to +70° C |
|
存儲溫度范圍 |
-45° C to +100° C |
|
電源信息 |
+12 V DC, 1 A max. |
|
總功耗 |
10 W max. |
|
配件 |
電源適配器與數據線 |
|
RF 輸入/輸出連接器 |
輸入: SMA Female |
|
輸出: SMA Male |
|
|
電源連接器 |
4-pin Molex |
|
程控接口 |
USB 2.0 |
|
尺寸 |
160 mm x 65 mm x 32.5 mm |
其他相近產品：
MD-12-DC 12GHz電光調制器驅動及偏壓控制器
RFA-20 20GHz電光調制器驅動及偏壓控制器（臺式）
MD-40 40GHz電光調制器驅動
MD-50 50GHz電光調制器驅動
