Mini-MBC-1U/Mini-MBC-1BU電光調制器偏壓控制器主要參數MINTYPMAXUNITS光學性能探測器輸入功率1-30--10dBm光波長1000-1650nm電氣性能指標偏置電壓-10-10V零模式消光比2-2540dB鎖定PositiveorNegative鎖定模式Quad+(Quad-)orNull(Peak)Pilottone調制深度(QUAD，Q點)3-12%調制深度(N

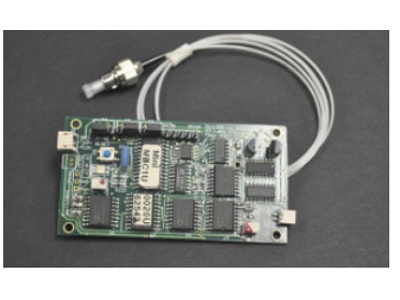

Mini-MBC-1U/Mini-MBC-1BU 電光調制器偏壓控制器
|
主要參數 |
MIN |
TYP |
MAX |
UNITS |
||
|
光學性能 |
||||||
|
探測器輸入功率1 |
-30 |
- |
-10 |
dBm |
||
|
光波長 |
1000 |
- |
1650 |
nm |
||
|
電氣性能指標 |
||||||
|
偏置電壓 |
-10 |
- |
10 |
V |
||
|
零模式消光比2 |
- |
25 |
40 |
dB |
||
|
鎖定 |
Positive or Negative |
|||||
|
鎖定模式 |
Quad+ (Quad-) or Null (Peak) |
|||||
|
Pilot tone |
||||||
|
調制深度 (QUAD，Q點)3 |
- |
1 |
2 |
% |
||
|
調制深度 (Null，零點) |
- |
- |
0.1 |
% |
||
|
調頂頻率(QUAD，Q點) |
- |
1K |
- |
Hz |
||
|
調頂頻率(NULL，零點) |
- |
2K |
- |
Hz |
||
|
功率指標 |
||||||
|
正電壓 |
11.5 |
12 |
12.5 |
V(DC) |
||
|
負電壓 |
-12.5 |
-12 |
-11.5 |
V(DC) |
||
|
正電流 |
- |
60 |
- |
mA(DC) |
||
|
負電流 |
- |
40 |
- |
mA(DC) |
||
|
物理參數 |
||||||
|
操作溫度 |
0 |
- |
70 |
℃ |
||
|
存儲溫度 |
-40 |
- |
85 |
℃ |
||
|
尺寸 |
1.6x2.7x0.65 inch |
|||||
|
重量 |
0.2lb |
|||||
1.對于給定輸入，探測功率指的是調制器輸出最小衰減時經過Mini-MBC-1光電二極管耦合光功率 (檢測功率不描述在鎖定狀態的檢測到的功率)。
2.在這種情況下，調制器輸出功率會超過0dB。1%耦合會被使用。（消光比將關閉但是不會超過調制器的消光比。）
3.光調制器深度 = 調制幅度/Vπ.
典型模擬應用：
|
Mini-MBC-1U |
單個MZ電光調制器偏壓控制器 |
|
Mini-MBC-1BU |
單個MZ電光調制器偏壓控制器（高消光比） |
|
Mini-MBC-3 |
可調電光調制器偏壓控制 |
|
Mini-MBC-4 |
雙直流偏置口電光調制器偏壓控制器 |
|
Mini-MBC-5 |
零點/頂點交互鎖定電光調制器偏壓控制器 |
|
DPMZ-MBC- |
DPMZ電光調制器偏壓控制器（單邊帶應用） |
|
DPBC |
低抖動電光調制器偏壓控制器 |
|
PDBC- |
精密低抖動電光調制器偏壓控制器 |
|
0157FSSB/0157FBPSK |
DP QPSK調制器偏壓控制器 |
