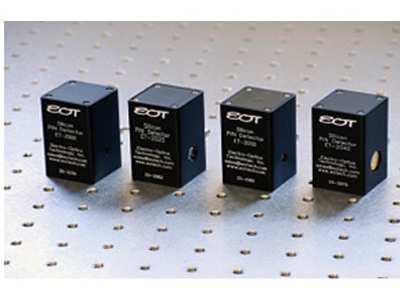

Si光電探測器
產品簡介：Silicon光電探測器利用PIN光電二極管將光信號轉化成電流信號。50Ω負載匹配連接示波器可測試激光器的脈寬。通過50Ω負載匹配連接光譜分析儀，可測試激光器頻率響應。硅光電探測器包括電源適配器，以及長壽命鋰電池。BNC端口輸出電信號再通過50Ω負載匹配連接示波器或光譜分析儀。典型應用：◆Q-開關激光器◆鎖模激光器◆額外調制連續波激光器輸出監控◆時域與頻域響應測試與測量。主要特點：◆Si
- 產品名稱： Si光電探測器
- 合作廠商： Silicon
詳細信息
產品簡介：
Silicon光電探測器利用PIN光電二極管將光信號轉化成電流信號。50Ω負載匹配連接示波器可測試激光器的脈寬。通過50Ω負載匹配連接光譜分析儀，可測試激光器頻率響應。硅光電探測器包括電源適配器，以及長壽命鋰電池。BNC端口輸出電信號再通過50Ω負載匹配連接示波器或光譜分析儀。
典型應用：
◆Q-開關激光器
◆鎖模激光器
◆額外調制連續波激光器輸出監控
◆時域與頻域響應測試與測量。
主要特點：
◆Si光電探測器可選墻插式電源適配器。
主要技術參數A：
技術參數 | ET-2000 | ET-2030 | ET-2040 | ET-2060 | ET-2070 |
上升/下降時間 | <350ps/<350ps | <300ps/<300ps | <30ns/<30ns | <320ps/<320ps | 3ns/3ns |
靈敏度@830nm | 0.03A/W | 0.47A/W | 0.6A/W | 0.47A/W | 0.56A/W |
電源信息 | 3VDC | 9VDC | 24VDC | 9VDC | 24VDC |
工作帶寬 | >1.0GHz | >1.2GHz | >25MHz | >1.1GHz | >118MHz |
有效區域直徑 | 110μm | 0.4mm | 4.57mm | 0.4mm | 2.55mm |
暗電流 | <0.11nA | <0.1nA | <10nA | <0.1nA | <10nA |
接收角 (1/2 angle) | 20° | 10° | 60° | N/AB | 50° |
等效噪聲功率 | <0.15pW/√Hz | <0.01pW/√Hz | <0.09pW/√Hz | <0.01pW/√Hz | <0.10pW/√Hz |
最大線性比
| CW電流: 20mA | CW電流: 3mA | CW電流: 2mA | CW電流: 3mA | CW電流: 2.5mA |
20μJ（10ns脈沖） | 脈沖電流: 3mA | 光輸入: 3mW | 光輸入: 3mA | 脈沖電流: 15mA | |
安裝固定 | 8-32 or M4 | ||||
輸出連接器 | BNC | ||||
備注：A-參數如有更改，恕不另行通知，B-包括FC適配器。所有產品符合RoHS質量標準。
硅光電探測器響應曲線：
