產品簡介：ODL-340光學延遲線模塊采用空氣間隙方式產生光信號的延遲，通過調節棱鏡反射器的位置調整延遲持續時間，使得在輸入和輸出準直器光學距離變化得到控制。此光學延遲線模塊允許延遲距離高達49.5mm，對應的光學延遲可達330ps。主要特點主要應用簡單專利的空氣間隙延遲技術最大延遲可達330ps低偏振相關損耗（PDL<0.1dB）低插入損耗（<0.6dB）延遲調節旋鈕鎖定功能光時域反
產品簡介：

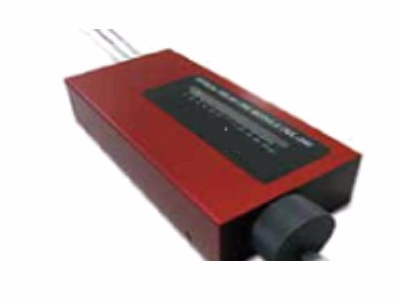

ODL-340光學延遲線模塊采用空氣間隙方式產生光信號的延遲，通過調節棱鏡反射器的位置調整延遲持續時間，使得在輸入和輸出準直器光學距離變化得到控制。此光學延遲線模塊允許延遲距離高達49.5mm，對應的光學延遲可達330ps。
|
主要特點 |
主要應用 |
|
簡單專利的空氣間隙延遲技術 最大延遲可達330ps 低偏振相關損耗（PDL<0.1dB） 低插入損耗（<0.6dB） 延遲調節旋鈕鎖定功能 |
光時域反射效應測試測量 偏振模色散（PMD）補償實驗 時分復用應用 光纖干涉等 |
主要技術參數
|
參數 |
單位 |
參數指標 |
|
波長范圍 |
nm |
1510 to 1650 |
|
延遲范圍 |
ps |
0 to 330 |
|
延遲分辨率 |
ps |
0.2 |
|
插損 (max.) (*1) |
dB |
1.0 |
|
插損變化 (*2) |
dB |
<0.6 |
|
偏振相關損耗PDL |
dB |
<0.1 |
|
回?fù)p |
dB |
>45 |
|
偏振消光比 |
dB |
>18 保偏版本 |
|
操作溫度 |
ºC |
10 to 40 |
|
尺寸(長 x 寬 x 高) |
mm |
145x58x26 |
|
重量 |
g |
600 |
*1 When PMF is specified the insertion loss increases by 0.5dB.
*2 When PMF is specified the insertion loss variation increases by 0.2dB.
訂貨信息：
ODL-340-尾纖類型-光連接器類型
輸出尾纖：?jiǎn)文M，保偏PM可選
光連接器：FC/APC，SC/SPC等可選
