Discovery的DSC710和DSC720是“推挽式”InGaAs光電二極管，具有每個光電二極管可處理高功率光達+14 dBm的性能。高共模抑制比(CMRR)和低偏振相關損耗(PDL)使這些設備成為數字和模擬應用的理想選擇。光電二極管的寬波長響應允許使用多種波長。
產品特點：
l 低PDL(典型0.05 dB)
l 標準化CMRR超過30 dB
l 可用光譜波長范圍為800-1650 nm
l 通過消除RIN和ASE噪聲的直流部分提高靈敏度
l 處理高光功率的InGaAs PIN光電二極管
l 小型化光纖尾纖封裝
l 提高高光功率處理的可靠性
l 覆蓋多波長的設備降低了操作和庫存成本
產品應用：
l DPSK / DQPSK:微分相位/偏振移鍵控
l 或微分求積相移鍵控
l 高動態范圍，光纖模擬射頻鏈路
l 快速多普勒位移激光雷達測量
l 相干光波系統
l 布里淵散射- OTDR
l 測試與測量
產品參數：
參數 | 最小值 | 典型值 | 最大值 | 單位 | |
-3dB帶寬 | DSC710 | 8 | 10 | - | GHz |
DSC720 | 16 | 20 | - | ||
響應度@1550nm | DSC710 | 0.7 | 0.75 | - | A/W |
DSC720 | 0.6 | 0.65 | - | ||
響應度@1310nm | DSC710 | 0.7 | 0.75 | - | |
DSC720 | 0.6 | 0.65 | - | ||
波長響應 | 800 | - | 1650 | nm | |
通道匹配（直流響應度和頻率響應） | - | ±0.5 | ±1 | dB | |
歸一化CMRR | - | 30 | - | dB | |
光回?fù)p | - | 27 | - | dB | |
PDL@1550nm | - | 0.05 | 0.12 | dB | |
光輸入功率過載(進入每個二極管) | DSC710 | +10 | - | +14 | dBm(平均值) |
DSC720 | +10 | - | +13 | ||
V偏置（二極管A-同向輸入端,引腳1） | +3 | +5 | +7 | V | |
V偏置（二極管B-反向輸入端,引腳3） | -3 | -5 | -7 | V | |
Ibd漏電流@+5V | - | 10 | 100 | nA | |
每個通道的10 Gb轉換增益@ -3 dBm平均值。Lab Buddy選項-4和-5的光輸入功率 | - | 250 | - | V/W | |
輸入等效噪聲電流密度 | - | 18 | - | pA/√Hz | |
最大額定值
工作溫度范圍 | 0~70 | °C |
儲存溫度范圍 | -40~85 | °C |
最大PIN偏置（二極管A-同向輸入端,引腳1） | +7 | V |
最大PIN偏置（二極管B-反向輸入端,引腳3） | -7 | V |
光輸入功率損壞閾值（每個二極管） | +14 | dBm(平均值) |
引線焊接溫度(10s) | 250 | °C |
DSC710中單個光電二極管的典型飽和電流
（5V反向偏置，RF頻率5GHz）
Discovery光電二極管和接收器家族的典型PDL與ORL
(樣本量:18臺設備)
10.709-Gb/sRZ-DPSK眼圖，適用于DSC720的7.5GHz LPF
DSC 720的10.709-Gb/s RZ-DPSK誤碼率與OSNR圖
測量OSNR性能的實驗測試設置：
RZ-DPSK占空比：50%
Tx消光比：12 dB
Lab Buddy:
110/220 V輸入 | |
消除意外損壞和偏置錯誤 | |
節省多達3臺電源 | |
穩定和緊湊 | |
H×W×L | 1.75×3.13×5.25 inch |
重量 | 0.60lb |

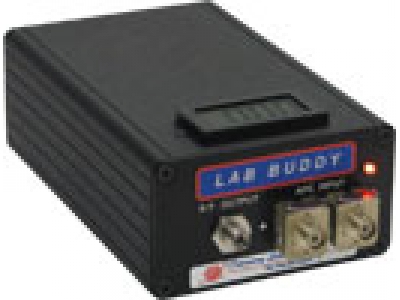

選項2：“Lab Buddy”中帶有平衡光電二極管。“Lab Buddy”是一個多功能的O/E轉換器儀器如圖。
選項3：“Lab Buddy”中帶有可變光學延遲線的平衡光電二極管。延遲線提供±300ps的延遲。可變光學延遲由控制平衡光電二極管對的一個輸入的前面板旋鈕設置, 另一個光電二極管輸入在可變范圍的中心設置有固定的光學延遲。
選項4：在“Lab Buddy”中帶有光延遲線和LNA或TIA的平衡光電二極管。延遲線提供±300ps的延遲。可變光學延遲由控制平衡光電二極管對的一個輸入的前面板旋鈕設置, 另一個光電二極管輸入在可變范圍的中心設置有固定的光學延遲。
選項5：“Lab Buddy”中帶有LNA或TIA的平衡光電二極管。
選項6：平衡高度線性光電探測器(HLPD)Lab Buddy選項：
高線性的熱電冷卻710和720平衡光電探測器，具有>40 dBm雙音三階輸出截取點(OIP 3)，可從HLPD ? LabBuddy儀器獲得。反向偏置和推挽光電探測器對的溫度可以通過前面板或遠程串行計算機接口來控制和監控。此外，還監測各個光電探測器的直流光電流。
平衡HLPD Lab Buddy框圖：
DSC 720-HLPD? LabBuddy的典型線性度
注：
(1)光電探測器A的雙音OIP3(同相)= 41.7 dBm-4.8 dBm = 36.9 dBm
(2)光電探測器B的雙音OIP3(反相)= 41.5 dBm-4.8 dBm = 36.7 dBm
(3)平衡(推挽)操作中的雙音OIP 3 = 36.8 dBm+6 dBm = 42.8 dBm
平衡HLPD? LabBuddy軟件：
Discovery Semiconductors提供圖形用戶界面（GUI），可用于控制和監控來自計算機的平衡HLPD?LabBuddy儀器。對于那些希望編寫自己的軟件的人，請參考后面包含編程規范的章節。
遠程計算機接口：
平衡的HLPD? LabBuddy命令集包括用于查詢?cè)O(shè)備ID、設置點和相應的實際值的命令。以下指令集允許用戶通過RS232-over-USB接口與LabBuddy進行通信。
表1：平衡HLPD?LabBuddy命令集
命令語法 | 描述 |
*IDN？ | 查詢儀器標識；返回以“DSC, HLPD Lab Buddy, [Serial Number]”開頭的序列號字符串開始 |
MEAS:IDCA? | 查詢正相光電二極管（光電二極管A）的直流光電流；返回以mA為單位的光電流 |
MEAS:IDCB? | 查反相光電二極管（光電二極管B）的直流光電流；返回以mA為單位的光電流 |
MEAS:BIAS? | 返回以伏特作為字符串的實際偏置；回讀分辨率為0.05V |
MEAS:TEMP? | 返回以°C為單位的實際溫度；回讀分辨率為0 .1°C |
INP:BIAS_XX.X | 電壓的偏置電壓的設定；其中XX.X是表示為字符串的實數；電壓分辨率為0.05V |
INP:TEMP_XX.X | 設定溫度；溫度以字符串形式表示：允許值為10.0°C-35.0°C，分辨率為0.1oC |
INP:BIAS? | 查詢偏置設定點；返回值是以伏特為單位的字符串 |
INP:TEMP? | 溫度設定點的查詢; 返回值是一個以°C表示的字符串 |
INP:BIAS:SAVE | 將當前偏置設置保存到EEPROM; 保存的值將成為新的開機默認設置 |
INP:TEMP:SAVE | 將當前溫度設置保存到EEPROM; 保存的值將成為新的開機默認設置 |
INP:TEC? | 以字符形式返回TEC狀態；“0”表示TEC已鎖定；一個“1”表示TEC警告條件 |
INP:TEC | 清除閃爍的Lab Buddy溫度警告 |
