Discovery的DSC-R205M是一種低噪聲、20 dB增益平衡光接收器，工作波長從1.2到2.2μm，帶寬超過150MHz，適用于激光雷達或眼睛安全的自由空間應用。R205M由匹配的InGaAs/InP光電探測器和一個具有低電回波損耗的跨阻放大器組成，以提高鏈路性能。DSC-R205M可用于相干光波鏈路設計，以消除直流強度噪聲，有效利用所有鏈路信號和本地振蕩器功率。消除了由于在單端口接收器中混頻造成的損耗，并且鏈路能夠在散粒噪聲極限附近工作。Lab Buddy保護光纖和光電接收器不因處理不當或電源不正確而在實驗室意外損壞，包括50/60 Hz、110/220 VAC通用電源。
產品特點
①光譜波長范圍為1.2至2.2μm
②平衡InGaAs/PIN光電探測器
③20 dB增益后放大器
應用場景
①2μm激光雷達
②消除激光RIN
③眼睛安全的自由空間鏈接
產品參數
電/光規格(@25°C)
參數 | 最小值 | 典型值 | 最大值 | 單位 | |
響應度 | @ 1550 nm | 0.8 | 0.9 | - | A/W |
@ 2000 nm | 0.9 | 1 | - | ||
轉換增益 | @ 1550 nm | 560 | 750 | - | V/W |
@ 2000 nm | 630 | 900 | - | ||
放大增益 | 15 | 20 | - | dB | |
跨阻 | 900 | 1000 | - | Ω | |
增益平坦度@ 1550 nm | - | ±1 | - | dB | |
帶寬@ 1550 nm | - | 150 | - | MHz | |
低頻截止 | - | 100 | - | KHz | |
等效噪聲 | - | 20 | - | pA / √Hz | |
功耗 | - | 200 | - | mW | |
光回損@ 1550 nm | - | 27 | - | dB | |
波長響應 | 1200 | - | 2200 | nm | |
Vbd偏置二極管 | - | +5 | - | V | |
Vdd偏置放大器 | - | +5 | - | V | |
Vss偏置放大器 | - | -5 | - | V | |
Idd和Iss電流（放大器） | - | 20 | - | mA | |
線性過載(每個二極管) | - | -3 | - | dBm | |
最大額定值
工作溫度范圍 | 0~70 | °C |
儲存溫度范圍 | -40~85 | °C |
最大PIN偏置Vbd | +7 | V |
最大放大器偏置Vdd | +5.5 | V |
最大放大器偏置Vss | -5.5 | V |
光輸入功率損傷閾值 | 0 | dBm峰值 |
Lab Buddy:

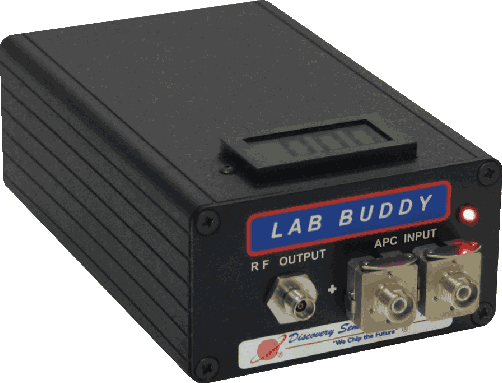

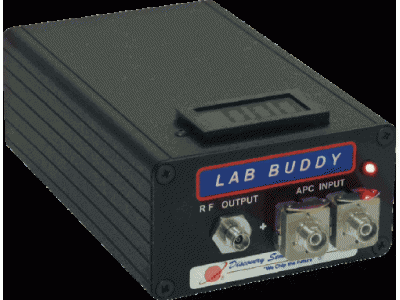

“Lab Buddy”是一個多功能的O/E轉換器儀器，如圖所示。
110/220 V輸入 | |
消除意外損壞和偏置錯誤 | |
節省多達3臺電源 | |
穩定和緊湊 | |
H×W×L | 2.0×3.1×5.8inch |
重量 | 1.0lb(包括電源) |
