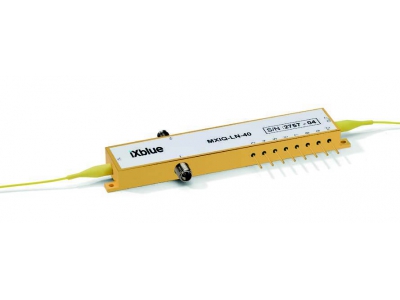

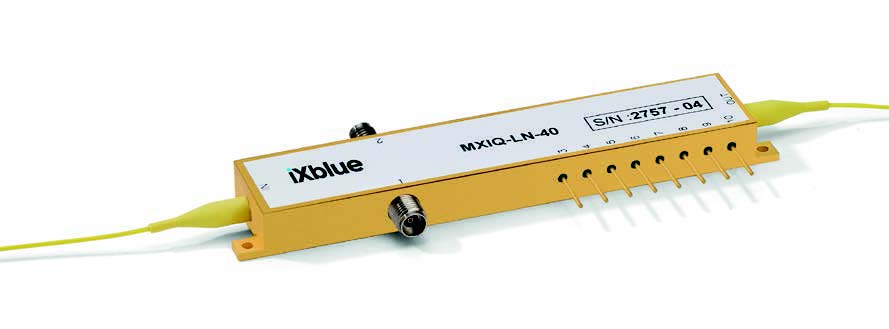

產品名稱：1550nm雙平行IQ調制器
產品簡介:
MXIQER-LN-30是一款高帶寬、低插入損耗的雙平行M-Z調制器。得益于ixblue公司的“Magic Junction”專利技術（專利號：US2008193077）和X-cut設計，在各種使用環境下，該調制器具有很高的穩定性和零啁啾等優點。
MXIQER-LN-30是很多應用中的關鍵性器件，如：DQPSK傳輸、QAM、OFDM、單邊帶調制等。
產品特點： ?低插入損耗 < 4 dB ?低紋波E-O帶寬曲線 ?X-cut ?內置PD | 應用領域： ?2 x 22 Gb/s DQPSK ?QAM, OFDM, SSB ?R & D |
指標規格：
參數 | 單位 | 最小 | 標準 | 最大 |
電學特性 | ||||
電光帶寬 | GHz | - | 25 | |
電回損 | dB | - | -12 | - |
Vpi RF @50 kHz | V | - | 6 | - |
Vpi DC1 & DC2 | V | - | 6.5 | - |
Vpi DC3 | V | - | 8 | - |
最大射頻輸入功率 | dBm | 28 | ||
| RF端口匹配阻抗 | Ω | - | 50 | - |
| DC端口輸入阻抗 | MΩ | - | 1 | - |
光學特性 | ||||
工作波長 | nm | 1530 | 1550 | 1580 |
插入損耗 | dB | - | 5 | - |
靜態消光比(sub-MZ1 & sub-MZ2) | dB | - | 30 | - |
最大光輸入功率 | dBm | - | 20 | - |
| 偏置電壓范圍 | V | -20 | - | 20 |
| 載波衰減量 | dB | - | 40 | - |
工作溫度范圍 | °C | 0~+70 | ||
尺寸 | mm | 105 x 16.5 x 9.65 mm3 | ||
Single Side Band with Carrier suppressed
DC1 and DC2 at the MIN biasing point (no filter added)
.bmp)

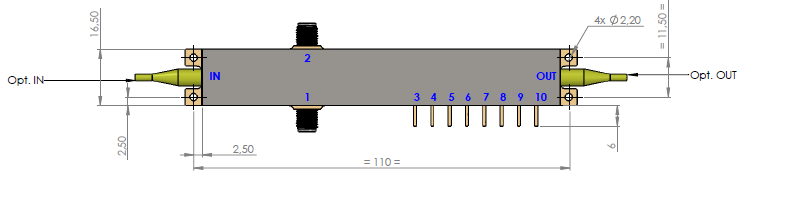

Mechanical drawing
訂購信息：
請聯系我們的銷售人員
電話：010-62669779
Email: sales@waveopt.com
