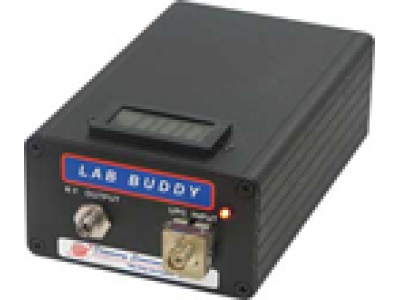

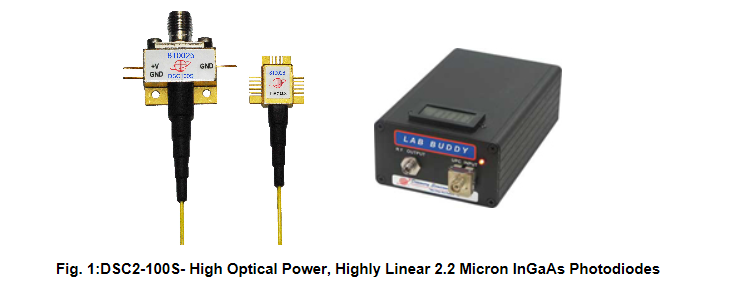

Discovery的2.2μm DSC100和DSC100S光電探測器是氣密封裝和帶尾纖的，專門設計用于高達5GHz帶寬的高光功率的應用。該光電探測器非常適合在使用光纖放大器的場合應用，并可在采用高可靠性銦鎵砷光電二極管技術下選擇射頻K連接頭封裝，或者微型表面貼裝封裝，CPW（共面波導）射頻輸出。并可選擇帶電源供電的Lab Buddy儀器封裝，此封裝方式簡單易用。
突出特點: ? 大電流處理能力(>30mA) ? 可用光譜波長范圍為1200nm-2200nm ? K型連接器或表面管腳封裝選項 ? 低群延遲 ? 可靠性高 ? 多波長適用設備可以降低成本 ? 光輸入功率損傷閾值+20dBm | 主要應用: ? 2.05微米光纖激光器系統 ? 高動態范圍，光纖模擬射頻鏈路 ? 激光雷達測量 ? 相干光波系統 ? 環境遙感 ? 時間分辨光譜儀 ? 自由空間通信 ? 生物傳感 ? 用于測試儀器的理想前端O/E光電轉換器 |
光電技術指標
參數 | 最小值 | 典型值 | 最大值 | 單位 | |
靈敏度 | @ 1550nm | 0.7 | 0.8 | A / W | |
@ 2050nm | 0.8 | 1.1 | A / W | ||
波長響應范圍 | 1200 | - | 2200 | nm | |
3dB帶寬(50ohm內部阻抗) | 5 | 6 | - | GHz | |
3 dB帶寬(無50ohm內部阻抗) | 2 | 3 | GHz | ||
群延遲 | - | ??10 | - | ps | |
1dB小信號壓縮 @15℃, +7 V | 30 | 50 | 70 | mA | |
光回波損耗 1550nm | 27 | 30 | - | dB | |
偏振損耗PDL @ 1550nm | - | 0.05 | 0.12 | dB | |
偏置電壓 | 3 | 5 | 7 | V | |
暗電流 @ 15 ?C, +7V | - | 5 | 50 | ?A | |
功耗 (= Vbd * Ibd) | - | - | 500 | mW | |
邏輯意義/耦合 | Positive Non-Inverting / DC 50 ? | ||||
噪聲等效功率(NEP)，在300K和2.05微米波長 的50歐姆阻抗光電二極管情況下 | - | 15 | - | pW/√Hz | |
絕對最大額定參數
工作溫度范圍 | 0 to +70 | ℃ |
儲存溫度范圍 | -40 to +85 | ℃ |
PIN偏置電壓 | +0.5 to +7 | V |
正向電流 | 10 | mA |
光輸入功率損傷閾值 | +20 | dBm |
鉛焊接溫度 (10 s) | 250 | ℃ |
可選型號:
? DSC2-100S - 6 GHz高功率光電探測器(內部50歐姆阻抗)
? DSC2-100S-39-FC/APC-K-1 - 6 GHz高功率光電探測器(內部50歐姆阻抗),針腳封裝
? DSC2-100S-39-FC/APC-SMA-2 - 6 GHz高功率光電探測器(內部50歐姆阻抗),臺式封裝
