北京波威科技有限公司提供的加拿大UQDevices公司的UQD-Logic-16是一種多功能設備，可有效的提供所有精確的單光子計數和時間相關需求。最初是為了量子光學研究而設計的，包括量子通信，長距離量子糾纏，量子密鑰分發，量子隨機數。但發現在其他領域也可使用，例如探測器表征，時間分辨熒光譜分析，單光子光譜儀以及其它許多應用領域。
核心功能：
UQD-Logic-16有效集成多通道、多點計時分析，多事件相關、符合性邏輯和計數器功能。處理單元優先獲得高操作性和處理速度。每秒可以連續處理數以億計的輸入事件。在1納秒時間內記錄時間符合窗口。記錄和分析16通道輸入的所有可能的邏輯組合。系統有一個USB接口，用于所有的數據交換和參數設置。
主要參數：
詳細描述 | 數值 | |
應用 | 超快，多通道一致性邏輯計數 | |
格式和電源 | 標準NIM格式，機箱+12V@1A電源。可通道外部電源（12V DC，1A） | |
輸入通道數 | 獨立通道 | 16通道@156ps分辨率（8通道@78ps 高阻選件） |
輸入端口定義 | SMA，50歐姆終端 | |
輸入鑒別器 | 可通過USB端口調節 | |
輸出通道數 | 波形觸發輸出信號 | 3通道 |
輔助輸出端口數 | 周期信號導出內部時間基準信號 | 1通道（有助于多單元同步） |
輸出信號 | TTL脈沖信號 | >2.5V高電平 |
輸出脈沖寬度 | 100 ns | |
同時符合分析 | 高速搜索輸入信號的所有可能組合 | |
最大信號速率 | 每通道連續輸入 | 200MHz（突發模式） |
最小脈沖延時 | 每個獨立的輸入通道 | 5ns |
最大符合率（突發模式） | 波形處理 | 3.2GHz組合輸入信號 |
最大符合率（連續模式） | 連續波形處理 | 100MHz組合輸入信號 |
模式定義 | 每個通道分別定義 | 主動-不活動-忽略 |
符合窗口 | 相對定時窗口用于模式計數 | 0.156 - 100 ns |
輸入延時 | 各通道相對延時 | 可調節步進+/-0.156ns（高阻模式下0.078ns） |
計數器 | 對每通道輸入和波形獨立計數 | 32 bit |
時間分辨率 | 156 ps, (高阻模式下78ps)
| |
外部時間基準 | 用作時間參考信號 | 10MHz，1KΩ終端輸入 |
最大連續傳輸速率 | 受限于USB傳輸速率和計算機主機 | 10MHz（速率取決于用戶電腦和代碼優化） |
訂購信息：

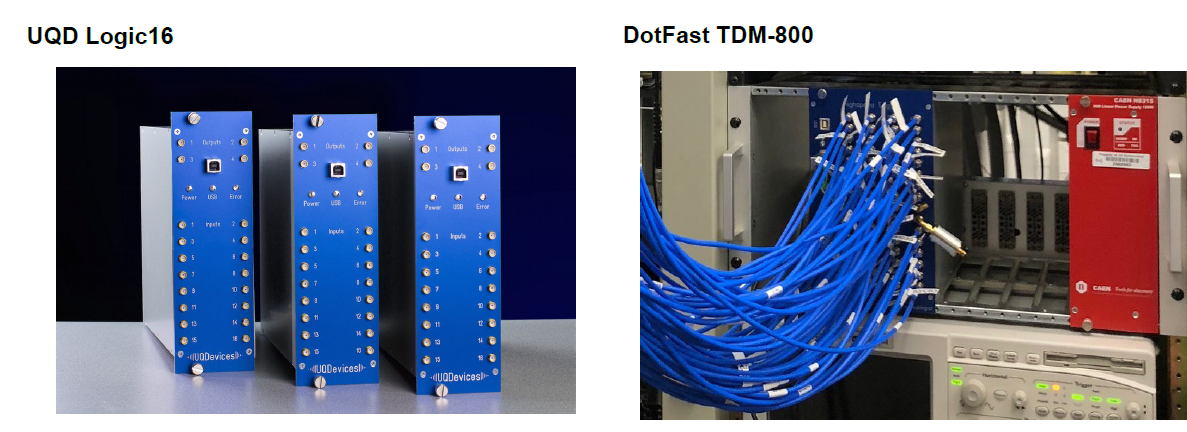

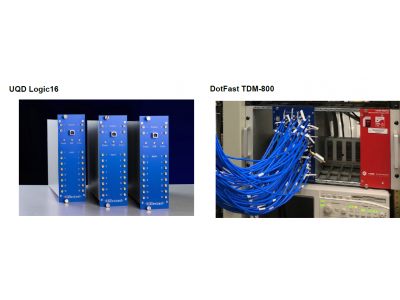

UQDevices UQD-Logic16 16通道單光子計數器，分辨率78ps;
UQDevices DotFast TDM-800 64通道單光子計數器，分辨率15.625ps.
