產品介紹：

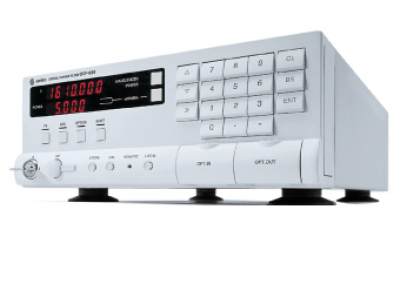

OTF-930是一種偏振無關的80 nm可調諧濾波器。Santec獨特的“線性滑動”技術能夠實現精確、連續的波長調諧，并具有恒定的光學特性，如PDL、帶寬和插入損耗。在濾波器設計中的突破使得該裝置能夠實現非常低的插入損耗。該儀器的設計是為了使濾波器級聯，以增加濾波器的隔離度，同時最小的增加插入損耗?？衫脧V泛的濾波器來適應大多數光纖應用。
產品特點：
l 80 nm調諧范圍
l 低插入損耗
l 整個調諧范圍內的低PDL(<0.1dB)和PMD(<0.1ps)
l 0.01nm分辨率
l 全GPIB支持
產品應用：
1、ASE噪聲抑制
當使用EDFA放大光信號時，不必要的放大自發輻射(ASE)水平會降低信噪比。具有08-S1、08-S2或12-S2濾波器的OTF-930可以以最小的損耗消除ASE噪聲。
2、波長信道選擇
03-S2濾波器配置特別適合于從100GHz網格中選擇單個DWDM波長。其他濾波器可用于選擇其他ITU網格間隔信號。
3、非相干光源
當與寬帶光源結合使用時，OTF-930可以配置為可調諧光源。盡管輸出功率相對較低（-30至-20dBm），但非相干光對于受相干共振效應或非線性干擾影響的應用尤其有用。
產品參數：
帶寬類型 | 03 | 04 | 06 | ||||||
濾波器結構 | S1 | S2 | S3 | S1 | S2 | S3 | S1 | S2 | S3 |
帶寬@-3dB(nm) | 0.4±0.1 | 0.3±0.1 | 0.25±0.1 | 0.5±0.1 | 0.35±0.1 | 0.3±0.1 | 0.7±0.1 | 0.5±0.1 | 0.4±0.1 |
帶寬@-20dB(nm) | <3.8 | <1.5 | <1.2 | <5.0 | <1.7 | <1.2 | <7.5 | <2.4 | <1.5 |
插損(dB) | 3.5 | 6 | 7.5 | 3 | 5 | 6.5 | 2.5 | 3 | 4 |
色散(ps/nm)(典型值) | 23 -19 | 33.5 -31.5 | 35 -23 | 18 -12.5 | 21.5 -17.5 | 26 -17 | 6.5 -6.5 | 14.5 -11 | 26.5 -17.5 |
帶寬類型 | 08 | 12 | 24 | 50 | ||||||
濾波器結構 | S1 | S2 | S3 | S1 | S2 | S3 | S1 | S2 | S3 | S1 |
帶寬@-3dB(nm) | 0.95±0.1 | 0.65±0.1 | 0.5±0.1 | 1.3±0.1 | 0.9±0.1 | 0.7±0.1 | 2.9±0.3 | 1.95±0.3 | 1.5±0.3 | 5.5±0.1 |
帶寬@-20dB(nm) | <9.8 | <3.0 | <2.2 | <15.0 | <4.5 | <3.0 | <32.0 | <10.0 | <6.5 | <60(典型值) |
插損(dB) | 2 | 3 | 3.5 | 2 | 2.5 | 3 | 2.5 | 2.5 | 2.5 | 2.9 |
色散(ps/nm)(典型值) | 7 -7 | 8 -5 | 12 -10.5 | 3.5 -4 | 5 -5 | 8 -5.5 | 3.5 -3.5 | 3.5 -3.5 | 3.5 -3.5 | - - |
帶寬類型 | 05(1500-1630nm) | 12(1270-1350nm) | ||||
濾波器結構 | S1 | S2 | S3 | S1 | S2 | S3 |
帶寬@-3dB(nm) | 0.5±0.1 | 0.35±0.1 | 0.3±0.1 | 1.3±0.15 | 0.9±0.1 | 0.7±0.1 |
帶寬@-20dB(nm) | <5.0 | <1.7 | <1.2 | <15.0 | <4.5 | <3.0 |
插損(dB) | 4.5*1 | 6.5*1 | 8*1 | 3 | 3.5 | 4 |
色散(ps/nm)(典型值) | 18 -12.5 | 21.5 -17.5 | 26 -17 | 3.5 -4 | 5 -5 | 8 -5.5 |
*1：（1500-1530nm）和（1610-1630nm）波長范圍的插入損耗可增加1dB
種類 | 參數 | 單位 | 規格 | 注意 |
波長特性 | 調諧范圍 | nm | 1530-1610 1500-1630(05帶寬) 1270-1530(12帶寬) | |
分辨率 | nm | 0.01 | 機械分辨率 | |
精度 | nm | <±0.1,<±0.15(24), <±0.2(50) | ||
重復率 | nm | <±0.05, <±0.1(50) | n=50/在滑塊的中心波長測量 | |
溫度穩定性 | pm/°C | 2 | ||
功率特性 | PDL(SMF) | dB | <0.2 | 濾波器結構(S2)和(S3) |
插損*1 | dB | 參見“濾波器選擇”(典型值) | ||
回波損耗 | dB | >45 | ||
功率監控 | 相對精度 | dB | <±0.1 | 輸出功率:-20~+10dBm |
最大額定值 | 最大輸入功率 | dBm | +20 | 損傷閾值 |
PMD | PMD | ps | <0.1 | 設計保證性能 |
環境條件 | 工作溫度 | °C | 20-30 | |
工作濕度 | % | <80RH | 非冷凝 | |
界面 | 光纖 | - | SMF或PMF*2 | |
光連接器 | - | FC或SC | ||
法蘭連接器 | - | SPC或APC | *3 | |
電源 | 通信接口 | - | GPIB(IEEE-488)&RS-232C | |
電壓 | V | AC 100-240 | ||
頻率 | Hz | 50/60 | ||
尺寸 | 功耗 | VA | 35@230至240 V 30@100至120 V | |
W×D×H | mm | 210×80×300 | ||
重量 | kg | 4 |
*1：在PMF的情況下，插入損耗增加1.0dB
*2：對于PMF，偏振消光比為20 dB(典型)，偏振軸與連接器鍵對齊
* 3：SPC =超級物理接觸，APC =角度物理接觸
