詳細信息

產品介紹：

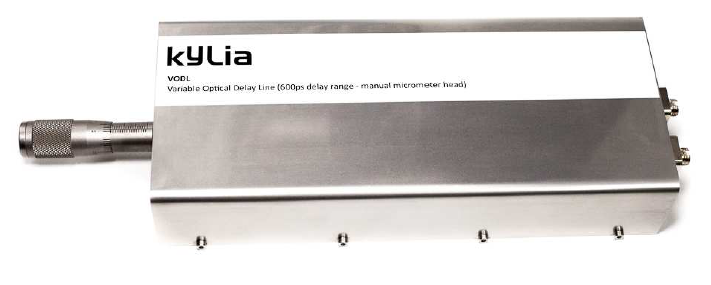

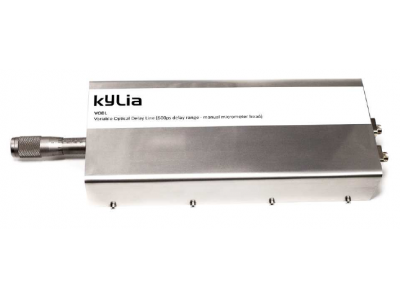

可變光延遲線(VODL)是一種能夠非常精確和穩定地控制高達12ns的光延遲設備。光學延遲可以通過千分尺頭(手動選擇)或電動執行機構(自動選擇)持續調整。VODL產品是無源的，不需要任何外部控制來穩定光路延遲。

參數指標:

參數					符號	最小值	典型值	最大值	單位	備注/條件
插損1	100ps			SM	IL		0.5	1.0	dB	在整個延遲范圍內
	3000ps和600ps			SM			0.5	1.0
	3000ps和600ps			PM			0.8	1.5
	3ns,6ns,9ns或12ns			SM			1.5	2.0
	3ns,6ns,9ns或12ns			PM			2.0	2.5
插損均勻性1					ΔIL			0.5	dB	在整個延遲范圍內
偏振相關損耗1,2					PDL			0.3	dB	在整個延遲范圍內
偏振消光比1,3					PER	20			dB
光回損					ORL	35			dB
手動VODL靈敏度				100ps				1.3	ps/turn
				300ps				15	fs
				600ps		20		30	fs
電動VODL		最小增量運動		300ps				3	fs
				600ps				6
				3ns				10
				12ns				40
		相對精度		300ps				150	fs	VODL的相對精度是指給定的位移是否符合商定的標準。
				600ps				300
				3ns				250
				12ns				1000
		單向重復性		300ps				30	fs	單向可重復性是指VODL在從同一方向逼近時，能夠在多次嘗試中達到一個指定位置。
				600ps				60
				3ns				30
				12ns				120
		雙向重復性		300ps				40	fs	雙向可重復性是指VODL在從任何一個方向逼近時，都能在多次嘗試中獲得一個指定位置。
				600ps				60
				3ns				150
				12ns				600
參考插入損耗1					RIL		0.3	0.5	dB
基準位置精度4							0.5	1.0	ps
可變光衰減5					VOA	60			dB
可變光衰減靈敏度5							0.05	0.1	dB
封裝尺寸			100ps			100×32×28			mm3
			300ps			216×92×40
			600ps			216×92×40
			3ns to12ns			750×400×129

1測量所有偏振態的OTR和OWR

2適用于單模VODL

3適用于長自由空間延遲選項

4用于VODL選項

5用于VOA選項

6不包括千分尺頭或電動執行器

最大額定值

工作條件

產品規格:

我們提出了三個VODL產品系列：

-具有100 ps的光延遲范圍。此產品只提供手動版本。

-具有300 ps或600 ps的光延遲范圍。這些產品有手動(千分尺頭)或電動(機動執行機構)版本。

-具有3ns、6ns、9ns或12ns的光學延遲范圍。此產品僅適用于電動版本。

四、電動版本：電動執行器或線性載物臺

對于300 ps和600 ps VODL，電動版本使用由控制器驅動的電動執行機構。所需的控制器與NEWPORT NSTRUCT儀器管理器平臺兼容，簡單直觀，使用和方便地通過USB訪問。

3ns至12ns的VODL產品是使用由步進電機控制器/驅動器驅動的電動線性平臺。通過集成的RS-232-C接口或USB端口與控制器/驅動器進行通信。

所有電動的VODL都配有控制器、USB電纜和電源。
