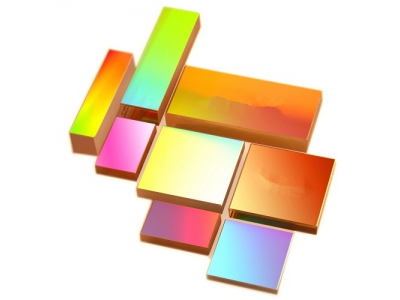

SPECTROGON 激光調諧衍射光柵
產品介紹： 波威代理的SPECTROGON的高效率激光調諧衍射光柵。高效率激光調諧衍射光柵在訂購時，請使用下面示例的格式，或者在下面的光柵列表中選擇：G 1100 W x H x Thk 1200-1600 nm (TM/-1) constant incidence angle 75°1. G 表示切線入射, P表示平透鏡，L表示利特羅光柵 (選項信息)2. 1100是槽密度(槽頻率)
- 產品名稱： 激光調諧衍射光柵
- 合作廠商： SPECTROGON
詳細信息
產品介紹：
波威代理的SPECTROGON的高效率激光調諧衍射光柵。
高效率激光調諧衍射光柵
在訂購時，請使用下面示例的格式，或者在下面的光柵列表中選擇：G 1100 W x H x Thk 1200-1600 nm (TM/-1) constant incidence angle 75°
1. G 表示切線入射, P表示平透鏡，L表示利特羅光柵 (選項信息)
2. 1100是槽密度(槽頻率) 單位：槽數/mm
3. W 是與光柵凹槽平行的外觀尺寸，單位mm
4. H 是與光柵凹槽垂直的外觀尺寸，單位mm
5. Thk 外觀厚度，單位 mm
6. 1200-1600 波長是設計的標準范圍。也可以指定一個波長范圍
7. (TM/-1) 是光柵優化后的理想的偏振狀態和衍射順序.也可以指定TM和 (TM+TE)/2
8. 常數偏差角75° 是光柵的**配置。也可以指定一個恒定的入射角度
光柵列表 :
注意: 所顯示的**效率曲線僅代表所述的尺寸和波長，并且可以根據實際需求進行變化。
Art no | Description | Optimised | Optimised | Min efficiency |
715.706.570 | G 0600 14x76x16 VIS (Z) | 633 | 82 | 29 |
715.702.360 | G 0800 10x15x10 NIR | 1550 | 57 | 92 |
715.702.280 | G 0900 10x15x10 NIR | 1550 | 60 | 92 |
715.000036 | G 0900 10x15x10 1400 nm | 1400 | 85 | 60 |
715.702.270 | G 0900 13x29x10 NIR | 1550 | 75 | 85 |
715.702.300 | G 0900 15x15x10 1550 nm | 1550 | 70 | 90 |
715.702.290 | G 0900 15x15x10 NIR | 1550 | 75 | 85 |
715.702.340 | G 0900 15x20x10 NIR | 1550 | 75 | 85 |
715.705.020 | G 0900 30x30x6 NIR | 1065 | 75 | 43 |
715.702.390 | G 0930 10x15x10 NIR | 1550 | 75 | 85 |
715.702.380 | G 0955 10x15x10 NIR | 1500 | 75 | 85 |
715.702.230 | G 0990 10x15x10 NIR | 1400 | 60 | 90 |
715.702.930 | G 1050 10x15x10 NIR | 1310 | 75 | 85 |
715.704.820 | G 1200 15x60x10 NIR | 1240 | 85 | 60 |
715.705.700 | G 1200 20x20x6 NIR | 980 | 75 | 90 |
715.703.290 | G 1200 20x90x16 NIR | 1050 | 80 | 78 |
715.704.040 | G 1350 15x60x10 NIR | 1240 | 85 | 60 |
715.706.230 | L 1600 10x15x6 NIR | 900 | Dev 0-10° | 90 |
715.705.060 | G 1600 10x25x10 NIR | 780 | 75 | 85 |
715.705.720 | G 1630 10x25x10 NIR | 830 | 66 | 90 |
715.702.780 | G 1700 10x25x10 NIR | 780 | 85 | 50 |
715.000038 | G 1800 10x20x6 NIR | 633 | 85 | 62 |
715.705.500 | G 1800 10x25x6 NIR | 975 | 75 | 85 |
715.704.950 | G 1800 20x70x15 VIS | 650 | 80 | 70 |
715.703.900 | G 1800 20x90x16 VIS-NIR | 800 | 74 | 80 |
715.703.650 | G 1800 20x90x16 VIS-NIR | 800 | 85 | 45 |
715.700.790 | G 2400 10x25x10 VIS-NIR | 633 | 75 | 75 |
715.705.100 | G 2400 10x30x6 VIS | 550 | 80 | 68 |
715.705.430 | G 2400 12.5x62.5x10 VIS-NIR | 575 | 80 | 65 |
715.702.880 | G 2400 15x60x10 VIS-NIR | 590 | 81 | 50 |
715.704.960 | G 2400 20x70x15 VIS | 500 | 80 | 70 |
715.703.660 | G 2400 20x90x16 VIS | 514 | 85 | 46 |
715.704.970 | G 3000 20x70x15 VIS | 500 | 86 | 37 |
715.702.760 | G 3000 20x90x16 VIS | 470 | 85 | 42 |
715.704.980 | G 3600 20x70x15 VIS | 400 | 80 | 60 |
W, H標準公差: ± 0.2 mm, Thk ± 0.5 mm. 每個維度CA > 90 %.
激光調諧平面光柵
激光調諧光柵是專門為激光波長調諧而設計的全息光柵，如染色激光器、鈦藍寶石或外腔二極管激光器。優化了槽深度，以達到偏振狀態的**效率。
極低散射光
全息控制器是用與低散射光柵相同的技術制造的。與鋁面鏡相比，它有非常少的散射光。
高效率
正弦槽光柵的溝槽深度優化，為TM偏振（垂直于溝槽的電矢量）提供**的效率。根據波長和配置的不同，TM的效率可能超過80%，尤其在 NIR中，可以達到90%的效率。
利特羅光柵
利特羅光柵/自動對焦門,是經典的激光調節配置。激光光束必須通過內部光學組件來擴展,以填充光柵孔徑并獲得高分辨率。利特羅配置也常用于二極管激光器的外腔調諧。特別是在NIR中,可以實現非常高的效率(> 90%)。
切線入射利特羅光柵
切線入射利特羅光柵是染色激光調諧**常見的配置。它不需要進行光束擴展，而其高精度是通過在固定的切線入射角度照射光柵來實現的。使用扁平的可傾斜的鏡面來調諧波長。
修改為Czerny-Turner配置，專門用來提供聚焦平面。
