聲光調制器（AOM）（法國AA）
AA的自由空間聲光調制器具有不同的孔徑大小和波長范圍。它們是專門為一般用途的高速應用而設計的，例如調幅、移頻。它們也可以用作固定移頻器或可變移頻器，以及高速但低分辨率的偏轉器，以及標準的幅度調制，開關調制。
- 產品名稱： 聲光調制器（AOM）AA
- 合作廠商： 法國AA

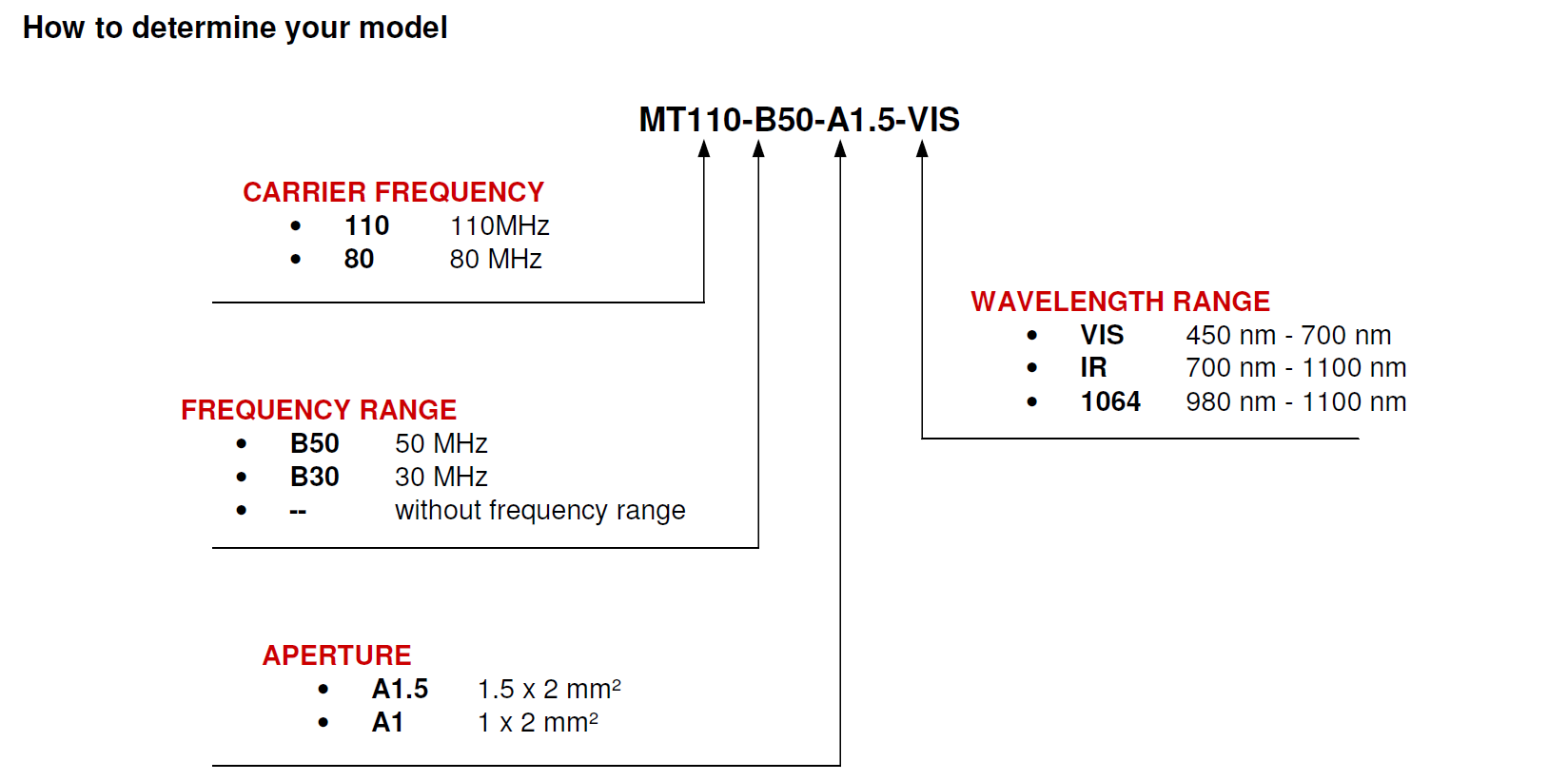

- 產品型號： MT80-A1-VIS/IR/1064, MT80-A1.5-VIS/IR/1064 MT110-A1-VIS/IR/1064, MT110-A1.5-VIS/IR
詳細信息
MT80-A1-VIS/IR/1064, MT80-A1.5-VIS/IR/1064
MT110-A1-VIS/IR/1064, MT110-A1.5-VIS/IR
聲光調制器/聲光移頻器
AA的自由空間聲光調制器具有不同的孔徑大小和波長范圍。它們是專門為一般用途的高速應用而設計的，例如調幅、移頻。它們也可以用作固定移頻器或可變移頻器，以及高速但低分辨率的偏轉器，以及標準的幅度調制，開關調制。
| Parameter | MT80-xx | MT110-xx |
| Material-Acoustic mode-Velocity | Te02 [L] - 4200 m/s | |
| Optical Wavelength range (AR coated) | VIS: 450nm -700 nm IR: 700nm-1100nm 1064: 980nm-1100 nm | |
| Optical Transmission | > 95 % | |
| Input / Output Polarization | Linear / Linear | |
| Active Aperture | 1 x 2 mm2 or 1.5 x 2 mm2 | |
| Carrier Frequency / Frequency shift | +/- 80 MHz or 80±15 MHz | +/- 110 MHz or 110±25 MHz |
| Separation Angle (0-1) | 20.3 mrad @ 1064 nm | 27.9 mrad @ 1064 nm |
| Static Extinction Ratio | > 33 dB | |

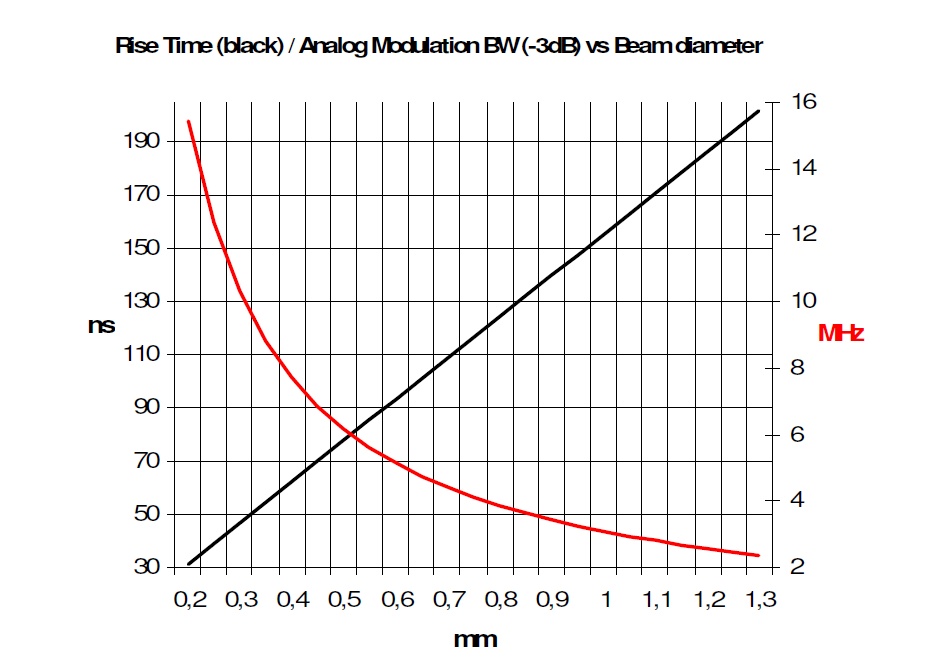

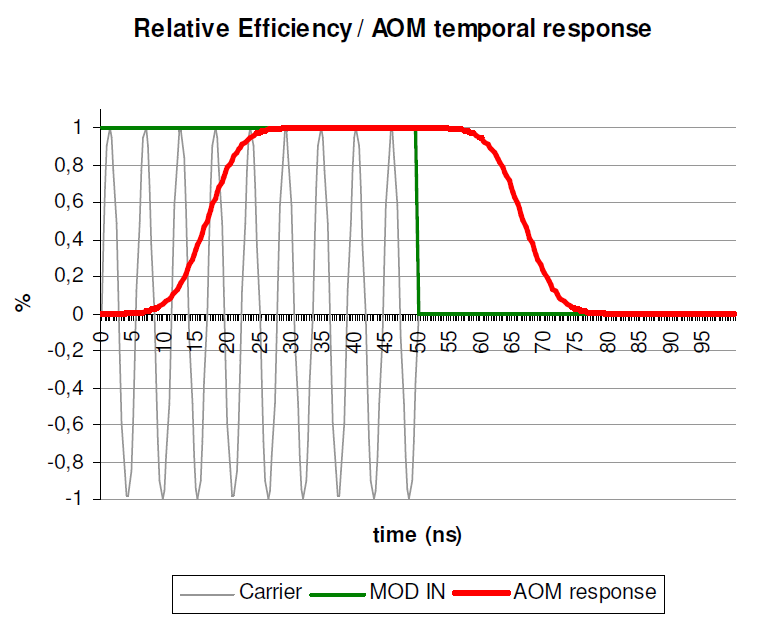

| Rise / Fall time | 160 ns / mm | |

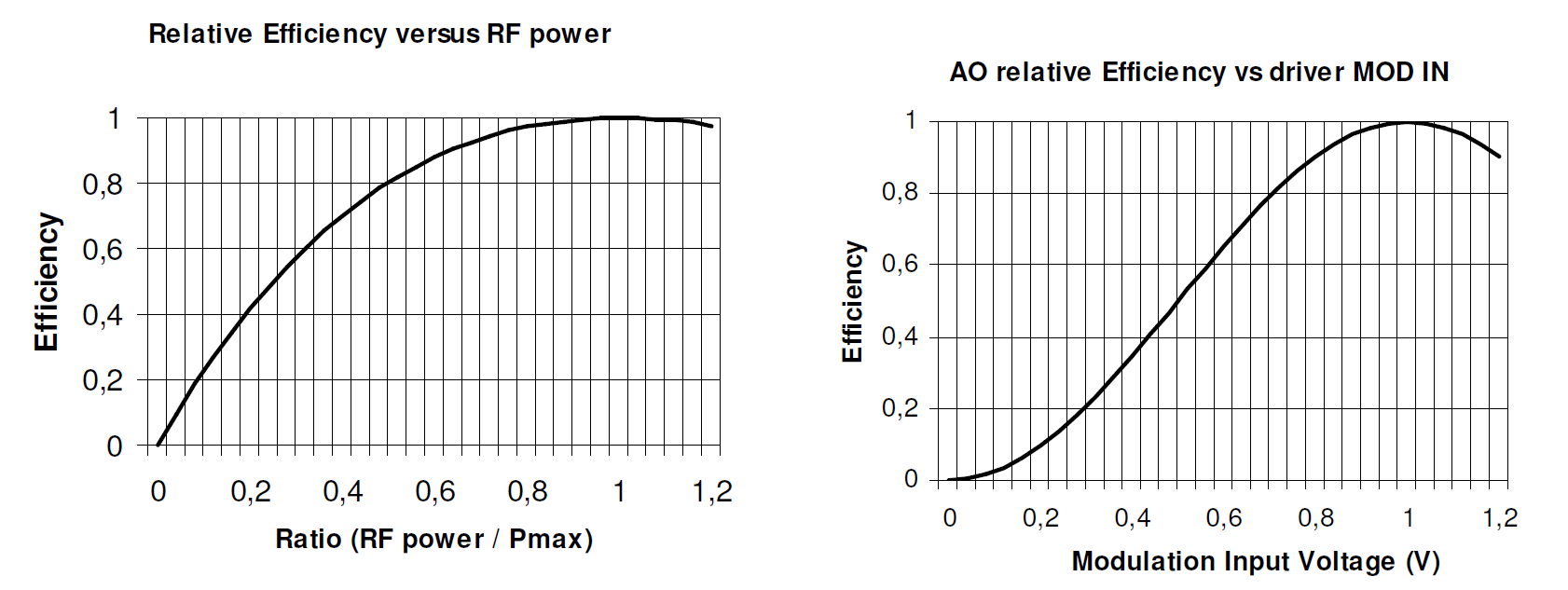

| Diffraction Efficiency | > 85 %, nom 90 % with TEM00 laser beam | |
| Analog Amplitude modulation bandwidth (-3 dB) | 10 MHz, with 0.3 mm beam diameter | |
| Max optical power density (CW) | VIS: 5 W/mm2 IR/1064: >10 W/mm2 | |
| Input impedance | Nom 50 Ω | |
| V.S.W.R. | Nom < 1.2/1 | |
| RF Power / Connector | VIS: ≤1W / SMA IR/1064: ≤2W /SM | VIS: ≤1W / SMA for A1 VIS: ≤1.2 W/ SMA for A1.5 IR/1064: ≤2 W /SMA |
| Size / Weight | (Lxlxh) 50.9 x 22.4 x 17.3 / 50 g IN PRO 004 | |
| Operating Temperature | +10 to +40 Non condensing | |
| Storage Temperature | -40 to +50 Non condensing | |
