RPC Photonics提供多合一螺旋相位片，與普通螺旋相位片不同的是，它能在一個螺旋相位板上集成多個小螺旋相位片，并按波長或拓?fù)浜蓴?shù)兩種方式進行多合一排布。最典型的是8合1螺旋相位片，對于633nm, 780nm, 1064nm, 1550nm都有標準品，一個螺旋相位板包含L=1，L=2，L=3，L=4，L=5，L=6，L=7，L=8共八個不同的拓?fù)浜蓴?shù)。這種RPC螺旋相位板又稱為多波長螺旋相位片或多拓?fù)浜蓴?shù)螺旋相位片，Vortex Phase Plates。

24種波長，拓?fù)浜蓴?shù)1-8，8合1，多合一螺旋相位片

螺旋相位板（Vortex Phase Plates）是一種光學厚度與空間旋轉方位角成正比的純相位型衍射光學元件，一個平面波入射到螺旋相位片后，出射光束具有渦旋相位波前。作為一種新型的衍射光學元件，螺旋相位片已在光纖通信，生物醫學，形貌測量，光信息處理，光學微操作等諸多領域中得到應用，其豐富而有規律的相位特性和渦旋相位分布極大地豐富了人們的研究手段。

普通的螺旋相位板只有一個有效區域，即針對某一個特定的波長有一個特定的拓?fù)浜蓴?shù)，當需要研究另一個波長或拓?fù)浜蓴?shù)時，需要再購買一個螺旋相位片，在時間和成本上都增加了支出。而美國RPC Photonics公司提供多合一螺旋相位片革命性的解決了這個問題，RPC能在一個螺旋相位片上提供多個有效區域（一般集成24個小的螺旋相位片），并按波長或拓?fù)浜蓴?shù)兩種方式進行多合一排布，實現多波長或多拓?fù)浜蓴?shù)集于一身。最典型的是8合1螺旋相位片，對于633nm, 780nm, 1064nm, 1550nm都有標準品，一個螺旋相位板包含L=1，L=2，L=3，L=4，L=5，L=6，L=7，L=8共八個不同的拓?fù)浜蓴?shù)。這種多合一螺旋相位片大大方便了客戶低成本、快速開展各種實驗，受到國內光電研究所，學校實驗室的青睞。

多合一螺旋相位片的排列方式：

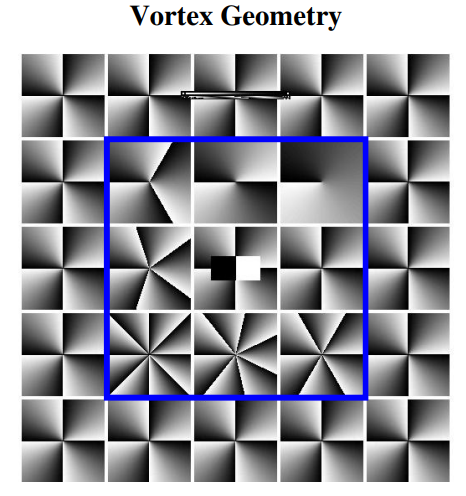

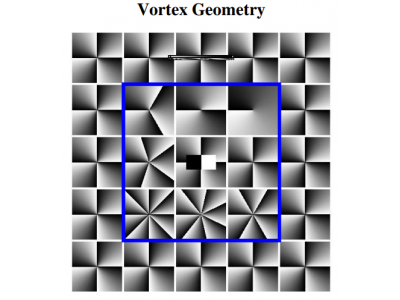

按波長方式排布： 例如針對633nm波長，型號為VPP-m633的RPC螺旋相位板上集成了拓?fù)浜蓴?shù)從1到8的8個小螺旋相位板，每個小螺旋相位片的波長都是633nm。

按拓?fù)浜蓴?shù)方式排布： 例如型號VPP-1a，它的拓?fù)浜蓴?shù)都為1，螺旋相位片上面集成了24個的小螺旋相位片，也就是能提供24種不同波長，波長范圍433.9nm-999.7nm。

RPC螺旋相位板參數：

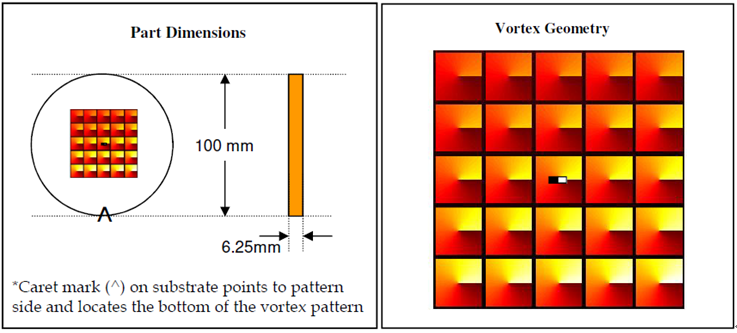

RPC提供10種多合一螺旋相位片標準品，尺寸都是10 x 10mm，厚度為6.25mm。

選型資料：
