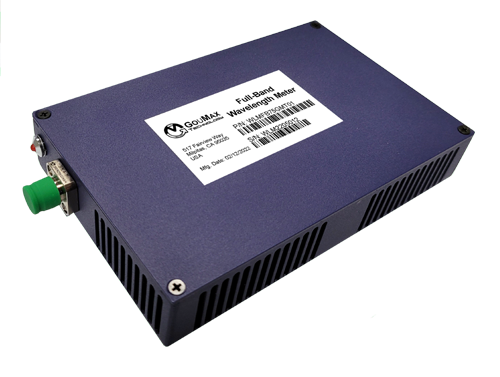

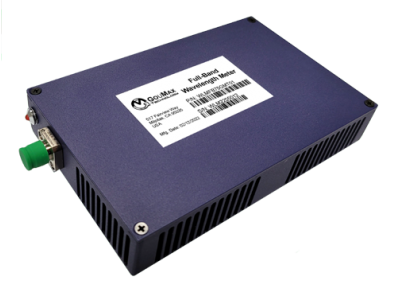

高速波長計(WLM)-Goumax-波威科技
GouMax的高速波長計(WLM)專為測試和測量設備的應用而設計。
- 產品名稱： 高速波長計(WLM)-Goumax-波威科技
- 合作廠商： Goumax
- 產品型號： WLM-100
詳細信息
GouMax的高速波長計(WLM)專為測試和測量設備的應用而設計。
波長計產品是使用GouMax專有的微光學和干涉儀技術設計和生產的，它能快速準確地測量單線激光波長，利用該波長計的波長跟蹤模式，可以對半導體激光器的跳模進行監測。
它利用光束干涉來精確測量激光束的波長，波計并不是一種新儀器。在商業上，有兩種不同的波長計，掃描波長計和靜態波長。
掃描波長計是基于邁克爾遜干涉儀，其中一個臂可以改變其長度，導致傅立葉變換光譜。在這種波長計中，光在自由空間中傳播。在E波段波長范圍內的吸水會影響波長計的正確測定。此外，為了驅動一個干涉臂的運動，機械磨損將降低重復波長測量的精度。
靜態波計是基于靜態菲索干涉儀的，它由兩個平面反射面組成，反射面與精確平行度有輕微的偏差。在激光照射下，由光電二極管對干涉儀的條紋圖案(其周期取決于波長)進行采樣。
| 主要特點： | 主要應用： |
| 高速 | 波長測量 |
| 波長精度高，重復性好 | DWDM系統 |
| 無運動部件 | 實驗室研究 |
| 靈活集成 | 儀器儀表 |
| E波段無吸水性 |
產品規格及關鍵參數
| 參數 | 單位 | 規格指標 | |
| 波長范圍 | nm | 1250-1650 | |
| 輸入光功率范圍 | 測量范圍 | dBm | -10~+10 |
| 安全限值 | dBm | +15 | |
| 激光最大線寬 | GHz | ＜10 | |
| 波長讀取精度 | 1250~1450 nm | pm | ±5 |
| 1450~1600 nm | pm | ±3 | |
| 1600~1650 nm | pm | ±5 | |

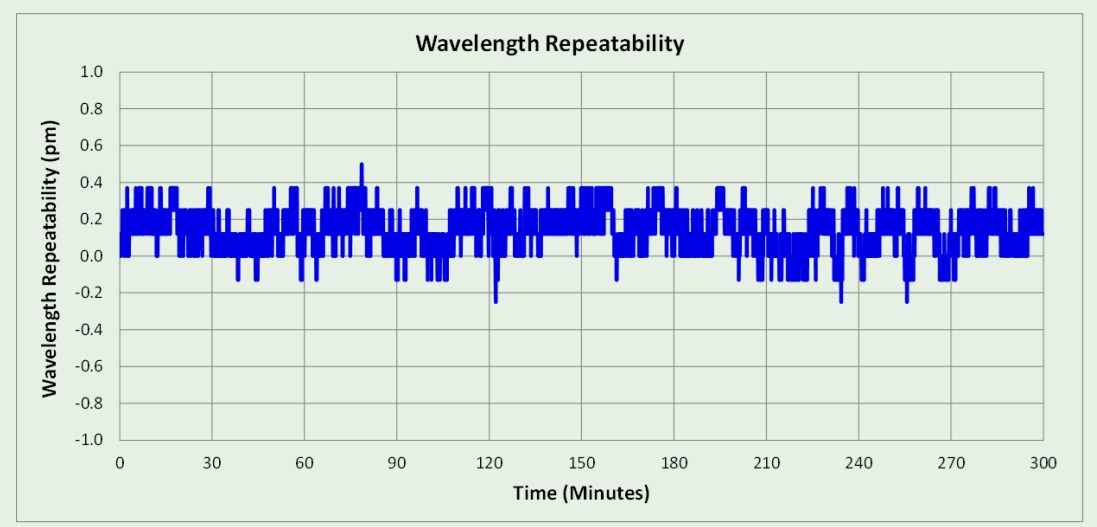

| 波長讀數重復性 | pm | ＜0.5 | |
| 波長讀取分辨率 | pm | 0.5 | |
| 功率讀取精度 | dB | ±0.3 | |
| 功率讀取重復性 | pm | ±0.1 | |
| 測量時間 | WL測量模式1 | ms | 200 |
| WL跟蹤模式2 | ms | 10 | |
| 預熱時間 | Min | 5 | |
| 回波損耗 | dB | ＜30 | |
| 電接口 | - | USB/RS232/UART | |
注釋：1，在全波長范圍從1250到1650nm；2，200pm以內
