美國EOSPACE生產的高速鈮酸鋰強度調制器可以提供10G到60G的速率。并且具有寬的工作帶寬, 超低的驅動電壓。同時提供多種工作波長型號，波長覆蓋700，750nm， 850nm，980nm，1060nm，1310nm，1550nm，1700nm，2000+nm等選擇。產品提供超低電壓型號，Vpi電壓可以為3V或者2.5V，超低差損型號可以提供小于3dB甚至2dB的插入損耗。 EOSAPCE的產品提供多種定制方案，包括低電壓，低插損，高消光比，內置起偏器，定制雙工作窗口，內置監控PD，內置起偏器，外部RF端子接口，雙驅動，小封裝尺寸，內置相位調制器，多通道類型（1*2，2*2）等。 因產品定制后參數可能產生變化，下列參數僅供參考。其標準的強度調制器具有較低的工作電壓，低差損，和高消光比的特點。產品適合寬帶光通訊應用，也適合航天航空領域的微波通信用途。

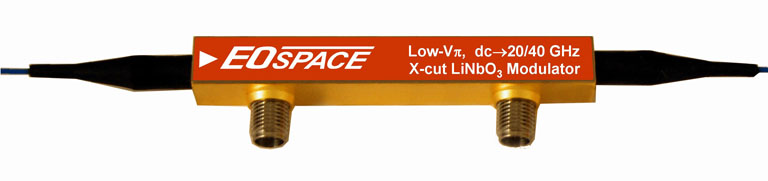

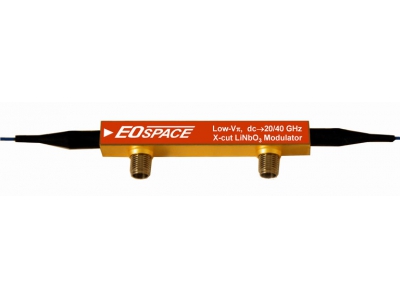

產品名稱：10G&20G&40G&60G鈮酸鋰強度調制器
產品簡介：
美國EOSPACE公司是波音公司的分支機構，是世界上專業生產高精度，高品質的鈮酸鋰光電產品的公司。其產品符合航天航空要求，并且具有強大的研發能力，可以按照客戶的方案進行設計和定制。 美國EOSPACE生產的高速鈮酸鋰強度調制器可以提供10G到60G的速率。并且具有寬的工作帶寬, 超低的驅動電壓。同時提供多種工作波長型號，波長覆蓋700，750nm， 850nm，980nm，1060nm，1310nm，1550nm，1700nm，2000+nm等選擇。產品提供超低電壓型號，Vpi電壓可以為3V或者2.5V，超低差損型號可以提供小于3dB甚至2dB的插入損耗。 EOSAPCE的產品提供多種定制方案，包括低電壓，低插損，高消光比，內置起偏器，定制雙工作窗口，內置監控PD，內置起偏器，外部RF端子接口，雙驅動，小封裝尺寸，內置相位調制器，多通道類型（1*2，2*2）等。 因產品定制后參數可能產生變化，下列參數僅供參考。其標準的強度調制器具有較低的工作電壓，低差損，和高消光比的特點。產品適合寬帶光通訊應用，也適合航天航空領域的微波通信用途。
主要特點：
工作波長C和L波段，可以定制其他波長600-2000nm
提供多種定制方案
提供超低電壓的類型Vpi<3V，Vpi<2V可定制。
提供超低差損類型，差損<3dB, <2dB可以定制。
可定制超小尺寸
符合GR768標準
主要參數：
|
參 數 |
超低電壓 |
超低差損 |
|
插入損耗 |
<4dB(<3dB可定制) |
<3dB(<2dB可定制) |
|
3dB帶寬 |
>10GHz, >20GHz |
>10GHz, >20GHz |
|
調制電壓Vpi @1GHz |
<3 volts |
<5 volts |
|
S11 |
<-10dB |
|
|
<span style="font-size:10.0pt;font-family:宋體;mso-ascii-font-family:" times="" new="" roman";="" mso-hansi-font-family:"times="" roman";mso-bidi-font-family:"times="" color:#333333"="">帶寬 |
10,20,40,60Gb/s |
|
|
回波損耗 |
>50dB |
|
|
工作波長 |
C+L波段或者1310波段，其他波長可定制 |
|
|
光纖接頭 |
FC/UPC或FC/APC |
|
|
外形尺寸 |
88.4*8.9*8.9mm |
|
|
輸入光纖 |
PM |
|
|
出光纖 |
SM or PM |
|
訂購信息：
請聯系北京波威科技公司的銷售人員
電話：010-62669779
Email: sales@waveopt.com
產品留言：
|
|
Intensity Modulators |
High Extinction Ratio
Intensity Modulators |
Phase Modulators |
|
Insertion Loss |
< 4 dB (<3 opt, <2 dB available) |
||
|
Data Rate |
10, 20, 40 ,60Gb/s |
||
|
Modulation Port Vpi (@ 1 GHz) |
< 4 volts (<3 volts opt) |
||
|
DC Bias Port Vpi |
< 10 volts |
Optional |
|
|
S11 |
< -10 dB |
||
|
Optical Null Depth (@ DC) |
> 18 dB |
>30 dB
(>40, >50 dB opt) |
NA |
|
Optical Return Loss |
> 50 dB |
||
|
Package Dimensions |
3.48" x 0.35" x 0.35" (88.4 x 8.9 x 8.9 mm3) |
||
|
RF Connector |
female K (<20 GHz), female V (20-40 GHz) |
||
|
Operating Wavelength |
1.06 microns (0.7, 0.85, 0.98 available) |
||
|
Input Fiber |
PM |
||
|
Output Fiber |
SM or PM |
||
|
Optical Connectors |
FC/UPC standard (FC/APC & others available) |
||
|
Options |
Ultra-low insertion loss
Integrated monitor photodiode
Integrated polarizer
Integrated phase modulator
Dual complementary output
External RF Termination Port |
||
