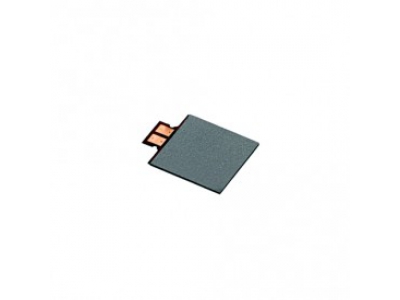

高速熱電功率探頭芯片
瑞士Green TEG公司提供工業用集成用熱電功率探頭芯片，客戶可根據自己的需要增加相應的熱沉，放大及校準電路。極大的為客戶節省了相關成本，以及集成的靈活性。這款熱電功率探頭/功率計是目前市場上響應速度最快的熱電式功率探頭。
- 產品名稱： 高速熱電功率探頭芯片
- 合作廠商： 瑞士Green TEG公司
詳細信息
產品名稱：高速熱電功率探頭芯片
產品介紹：
瑞士Green TEG公司提供工業用集成用熱電功率探頭芯片，客戶可根據自己的需要增加相應的熱沉，放大及校準電路。極大的為客戶節省了相關成本，以及集成的靈活性。這款熱電功率探頭/功率計是目前市場上響應速度最快的熱電式功率探頭。
熱電功率探頭的波長相應曲線
瑞士Green TEG公司的熱電功率探頭是目前響應速度最快的熱電式功率探頭
主要特點：
高靈敏度熱探測器
功率范圍100 微瓦至5 瓦
從中紅外到紫外的全波段靈敏度
簡潔的設計
線性功率響應
有吸引力的OEM 價格
主要參數：
|
產品名稱 |
gRAYB01-SC |
gRAY B05-SC |
|
產品編號 |
A-044392 |
A-044580 |
|
探測器類型 |
熱吸收型 |
熱吸收型 |
|
光譜范圍（微米） |
0.19 - 15 |
0.19 - 15 |
|
感應區（a xb）[毫米×毫米] |
4.4 x 4.4 |
10.0 x 10.0 |
|
傳感器厚度[毫米] |
0.5 |
0.5 |
|
最高功率[瓦] |
1 |
5 |
|
噪聲等效功率 a [微瓦] |
10 |
10 |
|
最高平均功率密度 [千瓦/平方厘米] |
1.5 |
1.5 |
|
最低靈敏度b（Z）[毫伏/瓦] |
70 |
70 |
|
Z的溫度依賴性 [％/°C] |
0.125 |
0.125 |
|
響應時間（0-95％）[秒] |
0.7 b/ 2.1 |
0.7 b / 2.1 |
|
均勻度c[±％] |
1 |
1 |
|
對功率的線性度[±％] |
0.5 |
0.5 |
|
工作溫度范圍最小值/最大值[°C] |
-50 / 150 |
-50 / 150 |
|
冷卻方式 |
熱傳導, 對流 |
熱傳導, 對流 |
|
電氣連接（焊墊） |
底面d |
底面d |
訂購信息：
請聯系我們的銷售人員
電話：010-62669779
Email: sales@waveopt.com
產品留言：
資料下載
|
Product |
gRAY B05-SC |
|
Article Number |
A-044580 |
|
Detector Type |
thermal absorber |
|
Spectral Range [μm] |
0.19 - 15 |
|
Sensing Area (a x b) [mm x mm] |
10 x 10 |
|
Sensor Thickness (d) [mm] |
0.5 |
|
Max. Power [W] |
5 (additional cooling necessary by heat sink) |
|
Noise Equivalent Power a [μW] |
10 |
|
Max. Average Power Density [kW/cm2] |
1.5 |
|
Min. Sensitivity (Z) [mV/W] |
70 |
|
Temperature Dependence of Z [%/°C] |
0.125 |
|
Response Time (0-95%) [s] |
0.7 b / 2.1 |
|
Homogeneity c [±%] |
1 |
|
Linearity with Power [±%] |
0.5 |
|
Operating Temperature Range Min / Max [°C] |
-50 / 150 |
|
Cooling Method |
conduction, convection |
|
Electrical Connection |
Bottom side d |
