Discovery的DSC730和DSC740是“推挽式”InGaAs光電二極管，每個光電二極管能夠處理超過+10dBm的高功率光信號。高共模抑制比(CMRR)和低偏振相關損耗(PDL)使這些器件在數字和模擬應用中都非常理想。這些光電二極管的寬波長響應覆蓋多種波長。產品特點： l 低PDL(典型0.05 dB)
Discovery的DSC730和DSC740是“推挽式”InGaAs光電二極管，每個光電二極管能夠處理超過+10dBm的高功率光信號。高共模抑制比(CMRR)和低偏振相關損耗(PDL)使這些器件在數字和模擬應用中都非常理想。這些光電二極管的寬波長響應覆蓋多種波長。
產品特點：
l 低PDL(典型0.05 dB)
l 標準化CMRR超過30 dB
l 可用光譜波長范圍為1064-1650 nm
l 通過消除直流部分的RIN和ASE噪聲提高靈敏度
l 高光功率處理InGaAs PIN光電二極管
l 小尺寸光纖尾纖封裝
l 提高高光功率處理的可靠性
l 覆蓋多波長的設備降低了操作和庫存成本
l 高線性，OIP3超過40dBm
產品應用：

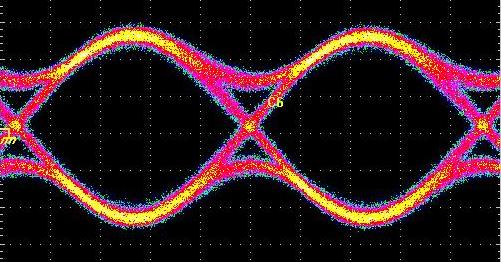

l DPSK / DQPSK:差分相位/偏振移鍵控或差分正交相移鍵控
l 高動態范圍，光纖模擬射頻鏈路
l 快速多普勒頻移激光雷達測量
l 相干光波系統
l 布里淵散射OTDR

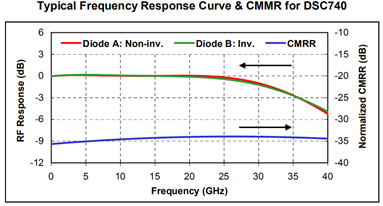

DSC730/DSC740 頻響曲線
產品參數：
參數 | 最小值 | 典型值 | 最大值 | 單位 | |
-3dB帶寬 | DSC730 | 22 | 25 | - | GHz |
DSC740 | 26 | 30 | - | ||
-6dB帶寬 | DSC730 | 30 | - | GHz | |
DSC740 | - | 35 | - | ||
響應度@1550nm | 0.50 | 0.60 | - | A/W | |
響應度@1310nm | 0.50 | 0.60 | - | A/W | |
響應波長 | 1060 | - | 1650 | nm | |
通道匹配度(DX響應和頻響) | - | ±0.5 | ±1 | dB | |
標準CMRR | - | 30 | - | dB | |
光回波損耗 | 25 | - | - | dB | |
PDL@1550nm | - | 0.05 | 0.12 | dB | |
光輸入功率過載（每個二極管） | +10 | +13 | dBm （平均值） | ||
偏置電壓（A1） | +3 | +5 | +7 | V | |
偏置電壓（B3） | -3 | -5 | -7 | V | |
漏電流 | - | 10 | 100 | nA | |
功耗 | - | 50 | 100 | mW | |
最大額定值
工作溫度范圍 | 0~70 | °C |
儲存溫度范圍 | -40~85 | °C |
最大PIN偏置（二極管A-同向輸入端,引腳1） | +7 | V |
最大PIN偏置（二極管B-反向輸入端,引腳3） | -7 | V |
光輸入功率損壞閾值（每個二極管） | +13 | dBm(平均值) |
引線焊接溫度(10s) | 250 | °C |
Lab Buddy:
110/220 V輸入 | |
消除意外損壞和偏置錯誤 | |
節省多達3臺電源 | |
穩定和緊湊 | |
H×W×L | 1.75×3.13×5.25 inch |
重量 | 0.60lb |

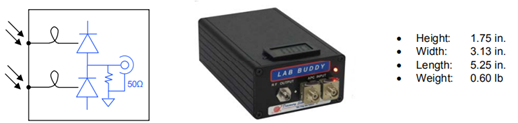

選項2：“Lab Buddy”中帶有平衡光電二極管。“Lab Buddy”是一個多功能的O/E轉換器儀器如圖
選項3：“Lab Buddy”中帶有可變光學延遲線的平衡光電二極管。延遲線提供±300ps的延遲。可變光學延遲由控制平衡光電二極管對的一個輸入的前面板旋鈕設置, 另一個光電二極管輸入在可變范圍的中心設置有固定的光學延遲。
選項4：在“Lab Buddy”中帶有光延遲線和LNA或TIA的平衡光電二極管。延遲線提供±300ps的延遲。可變光學延遲由控制平衡光電二極管對的一個輸入的前面板旋鈕設置, 另一個光電二極管輸入在可變范圍的中心設置有固定的光學延遲。
選項5：“Lab Buddy”中帶有LNA或TIA的平衡光電二極管。
